MySql-Binlog协议

MySQL主备复制原理

• MySQL master 将数据变更写入二进制日志( binary log, 其中记录叫做二进制日志事件binary log events，可以通过 show binlog events 进行查看)

• MySQL slave 将 master 的 binary log events 拷贝到它的中继日志(relay log)

• MySQL slave 重放 relay log 中事件，将数据变更反映它自己的数据

canal 工作原理

• canal 模拟 MySQL slave 的交互协议，伪装自己为 MySQL slave ，向 MySQL master 发送dump 协议

• MySQL master 收到 dump 请求，开始推送 binary log 给 slave (即 canal )

• canal 解析 binary log 对象(原始为 byte 流)

MySql-Binlog协议详解-流程篇

MySql-Binlog在MySql主从不同方面发挥着不可或缺的作用，同时我们也能通过Binlog实时监控数据的变化。本系列就讲述了怎样接收并解析Binlog。本篇就主要对接收binlog的流程做了一下探讨。

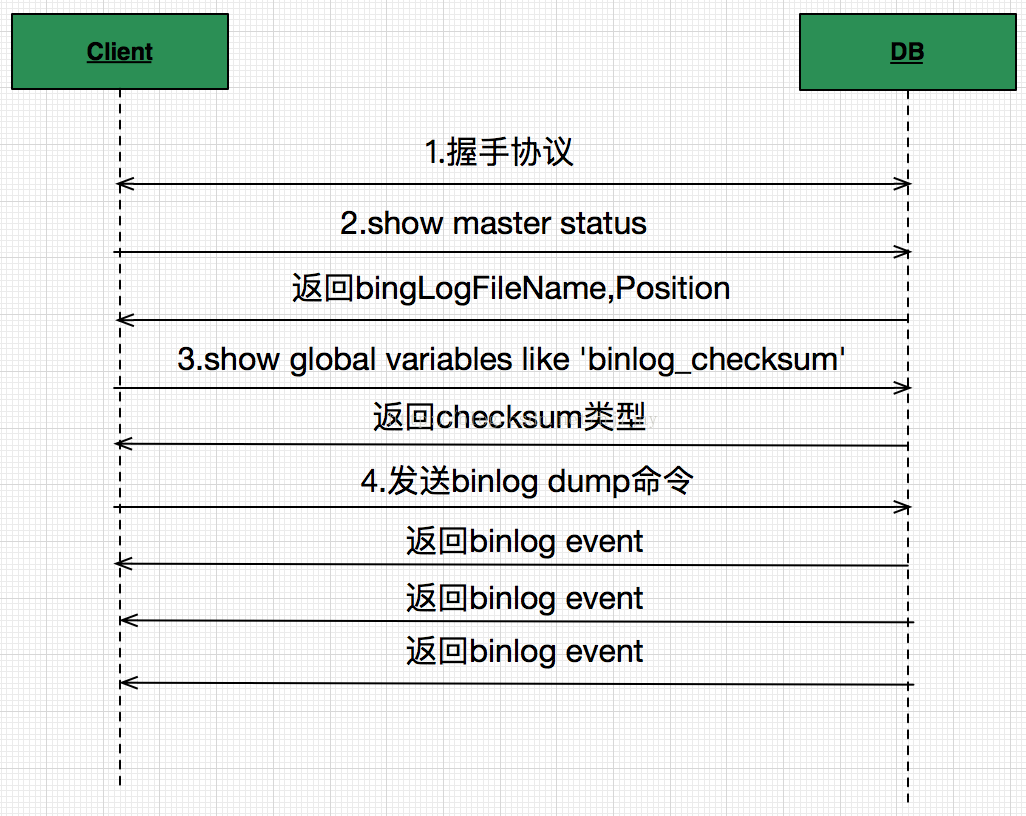

Binlog发送接收流程，流程如下图所示:







(1)第一步和上篇blog一样，通过HandShake协议进行Client和DB的握手认证

(2)握手成功以后,Client对DB发送show master status命令，此命令中回带回当前最新binlog存储在哪个文件，以及对应哪个偏移量。如果想从当前开始接收binlog ,则在后面发送binlog dump命令的时候用这两个值就好。
(3)发送show global variables like 'binlog_checksum'命令，这是由于binlog event发送回来的时候需要,在最后获取event内容的时候，会增加4个额外字节做校验用。mysql5.6.5以后的版本中binlog_checksum=crc32,而低版本都是binlog_checksum=none。如果不想校验，可以使用set命令设置set binlog_checksum=none
(4)最后终于到了发送Dump命令的阶段

MySql-Binlog-Dump命令

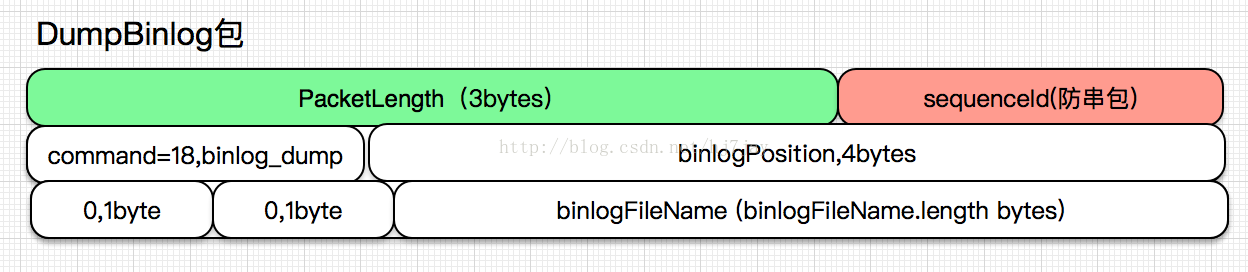

Dump命令包图如下所示:







如上图所示,在报文中塞入binlogPosition和binlogFileName即可让master从相应的位置发送binlog event

MySql-Binlog-Event

一但发送了BinlogDump命令，master就会在数据库有变化的源源不断的推送binlog event到client。值得注意的是binlog的类型有三种:
(1)Statement:每一条会修改数据的sql都会记录在binlog中。
(2)Row:不记录sql语句上下文相关信息，仅保存哪条记录被修改。
(3)Mixedlevel:以上两种Level的混合。

一．Mysql Binlog格式介绍

Mysql binlog日志有三种格式，分别为Statement,MiXED,以及ROW！

1.Statement：每一条会修改数据的sql都会记录在binlog中。

优点：不需要记录每一行的变化，减少了binlog日志量，节约了IO，提高性能。(相比row能节约多少性能与日志量，这个取决于应用的SQL情况，正常同一条记录修改或者插入row格式所产生的日志量还小于Statement产生的日志量，但是考虑到如果带条件的update操作，以及整表删除，alter表等操作，ROW格式会产生大量日志，因此在考虑是否使用ROW格式日志时应该跟据应用的实际情况，其所产生的日志量会增加多少，以及带来的IO性能问题。)

缺点：由于记录的只是执行语句，为了这些语句能在slave上正确运行，因此还必须记录每条语句在执行的时候的一些相关信息，以保证所有语句能在slave得到和在master端执行时候相同 的结果。另外mysql 的复制,像一些特定函数功能，slave可与master上要保持一致会有很多相关问题(如sleep()函数， last_insert_id()，以及user-defined functions(udf)会出现问题).

使用以下函数的语句也无法被复制：

* LOAD_FILE()

* UUID()

* USER()

* FOUND_ROWS()

* SYSDATE() (除非启动时启用了 --sysdate-is-now 选项)

同时在INSERT ...SELECT 会产生比 RBR 更多的行级锁

2.Row:不记录sql语句上下文相关信息，仅保存哪条记录被修改。

优点： binlog中可以不记录执行的sql语句的上下文相关的信息，仅需要记录那一条记录被修改成什么了。所以rowlevel的日志内容会非常清楚的记录下每一行数据修改的细节。而且不会出现某些特定情况下的存储过程，或function，以及trigger的调用和触发无法被正确复制的问题

缺点:所有的执行的语句当记录到日志中的时候，都将以每行记录的修改来记录，这样可能会产生大量的日志内容,比如一条update语句，修改多条记录，则binlog中每一条修改都会有记录，这样造成binlog日志量会很大，特别是当执行alter table之类的语句的时候，由于表结构修改，每条记录都发生改变，那么该表每一条记录都会记录到日志中。

3.Mixedlevel: 是以上两种level的混合使用，一般的语句修改使用statment格式保存binlog，如一些函数，statement无法完成主从复制的操作，则采用row格式保存binlog,MySQL会根据执行的每一条具体的sql语句来区分对待记录的日志形式，也就是在Statement和Row之间选择一种.新版本的MySQL中队row level模式也被做了优化，并不是所有的修改都会以row level来记录，像遇到表结构变更的时候就会以statement模式来记录。至于update或者delete等修改数据的语句，还是会记录所有行的变更。
