lvs+keepalived部署k8s v1.16.4高可用集群
at 3年前 ca Linux pv 425 by touch
一、部署环境
1.1 主机列表
| 主机名 | Centos版本 | ip | docker version | flannel version | Keepalived version | 主机配置 | 备注 |
|---|---|---|---|---|---|---|---|
| lvs-keepalived01 | 7.6.1810 | 172.27.34.28 | / | / | v1.3.5 | 4C4G | lvs-keepalived |
| lvs-keepalived01 | 7.6.1810 | 172.27.34.29 | / | / | v1.3.5 | 4C4G | lvs-keepalived |
| master01 | 7.6.1810 | 172.27.34.35 | 18.09.9 | v0.11.0 | / | 4C4G | control plane |
| master02 | 7.6.1810 | 172.27.34.36 | 18.09.9 | v0.11.0 | / | 4C4G | control plane |
| master03 | 7.6.1810 | 172.27.34.37 | 18.09.9 | v0.11.0 | / | 4C4G | control plane |
| work01 | 7.6.1810 | 172.27.34.161 | 18.09.9 | / | / | 4C4G | worker nodes |
| work02 | 7.6.1810 | 172.27.34.162 | 18.09.9 | / | / | 4C4G | worker nodes |
| work03 | 7.6.1810 | 172.27.34.163 | 18.09.9 | / | / | 4C4G | worker nodes |
| VIP | 7.6.1810 | 172.27.34.222 | / | / | v1.3.5 | 4C4G | 在lvs-keepalived两台主机上浮动 |
| client | 7.6.1810 | 172.27.34.85 | / | / | / | 4C4G | client |
共有9台服务器，2台为lvs-keepalived集群，3台control plane集群，3台work集群，1台client。
1.2 k8s 版本
| 主机名 | kubelet version | kubeadm version | kubectl version | 备注 |
|---|---|---|---|---|
| master01 | v1.16.4 | v1.16.4 | v1.16.4 | kubectl选装 |
| master02 | v1.16.4 | v1.16.4 | v1.16.4 | kubectl选装 |
| master03 | v1.16.4 | v1.16.4 | v1.16.4 | kubectl选装 |
| work01 | v1.16.4 | v1.16.4 | v1.16.4 | kubectl选装 |
| work02 | v1.16.4 | v1.16.4 | v1.16.4 | kubectl选装 |
| work03 | v1.16.4 | v1.16.4 | v1.16.4 | kubectl选装 |
| client | / | / | v1.16.4 | client |
二、高可用架构

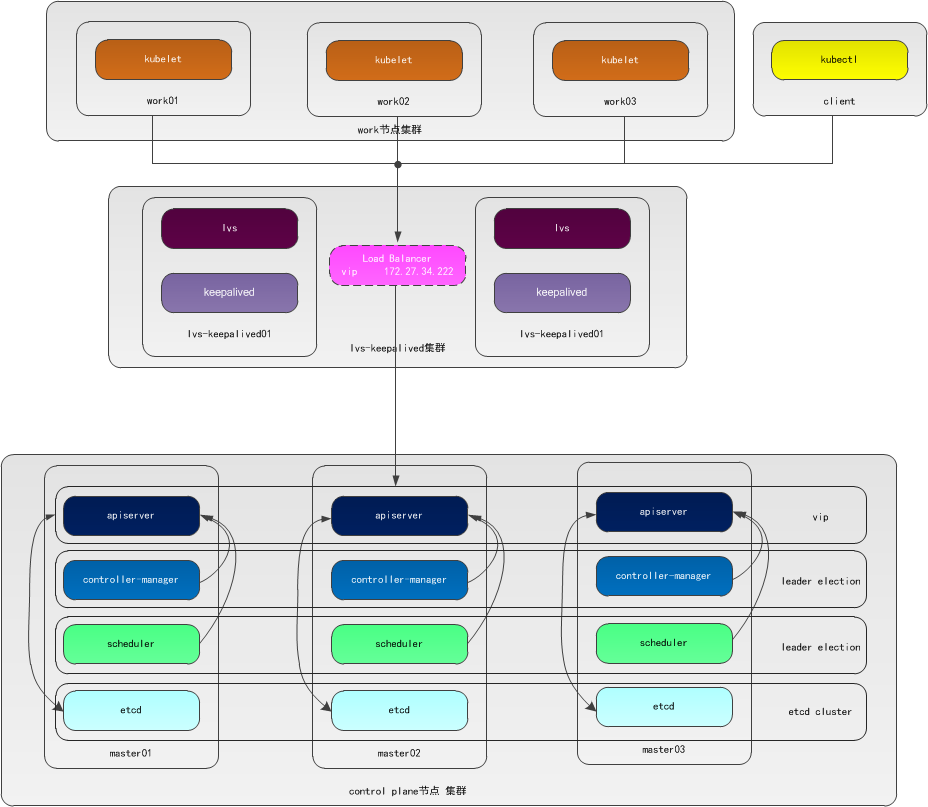

1. 架构图
本文采用kubeadm方式搭建高可用k8s集群，k8s集群的高可用实际是k8s各核心组件的高可用，这里使用集群模式(针对apiserver来讲)，架构如下：
2. 集群模式高可用架构说明
| 核心组件 | 高可用模式 | 高可用实现方式 |
|---|---|---|
| apiserver | 集群 | lvs+keepalived |
| controller-manager | 主备 | leader election |
| scheduler | 主备 | leader election |
| etcd | 集群 | kubeadm |
apiserver 通过lvs-keepalived实现高可用，vip将请求分发至各个control plane节点的apiserver组件；
controller-manager k8s内部通过选举方式产生领导者(由–leader-elect 选型控制，默认为true)，同一时刻集群内只有一个controller-manager组件运行；
scheduler k8s内部通过选举方式产生领导者(由–leader-elect 选型控制，默认为true)，同一时刻集群内只有一个scheduler组件运行；
etcd 通过运行kubeadm方式自动创建集群来实现高可用，部署的节点数为奇数，3节点方式最多容忍一台机器宕机。
三、Centos7.6安装
本文所有的服务器都为Centos7.6，Centos7.6安装详见：Centos7.6操作系统安装及优化全纪录
安装Centos时已经禁用了防火墙和selinux并设置了阿里源。
四、k8s集群安装准备工作
control plane和work节点都执行本部分操作，以master01为例记录搭建过程。
1. 配置主机名
1.1 修改主机名
[root@centos7 ~]# hostnamectl set-hostname master01 [root@centos7 ~]# more /etc/hostname master01
退出重新登陆即可显示新设置的主机名master01，各服务器修改为对应的主机名。
1.2 修改hosts文件
[root@master01 ~]# cat >> /etc/hosts << EOF 172.27.34.35 master01 172.27.34.36 master02 172.27.34.37 master03 172.27.34.161 work01 172.27.34.162 work02 172.27.34.163 work03 EOF
2. 验证mac地址uuid
[root@master01 ~]# cat /sys/class/net/ens160/address [root@master01 ~]# cat /sys/class/dmi/id/product_uuid
保证各节点mac和uuid唯一
3. 禁用swap
3.1 临时禁用

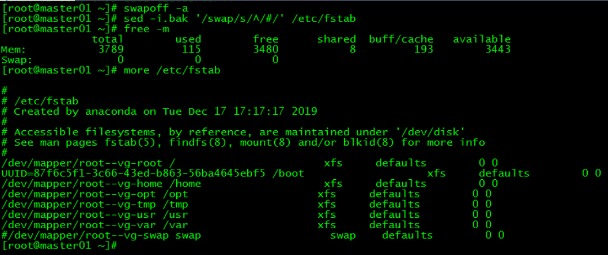

[root@master01 ~]# swapoff -a
3.2 永久禁用
若需要重启后也生效，在禁用swap后还需修改配置文件/etc/fstab，注释swap
[root@master01 ~]# sed -i.bak '/swap/s/^/#/' /etc/fstab
4. 内核参数修改
本文的k8s网络使用flannel，该网络需要设置内核参数bridge-nf-call-iptables=1，修改这个参数需要系统有br_netfilter模块。

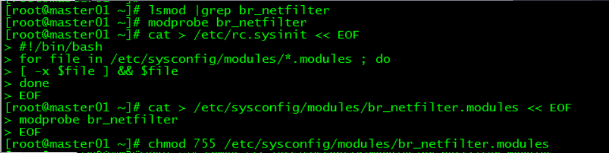

4.1 br_netfilter模块加载
查看br_netfilter模块：
[root@master01 ~]# lsmod |grep br_netfilter
如果系统没有br_netfilter模块则执行下面的新增命令，如有则忽略。
临时新增br_netfilter模块:
[root@master01 ~]# modprobe br_netfilter
该方式重启后会失效
永久新增br_netfilter模块：
[root@master01 ~]# cat > /etc/rc.sysinit << EOF #!/bin/bashfor file in /etc/sysconfig/modules/*.modules ; do[ -x $file ] && $filedone EOF [root@master01 ~]# cat > /etc/sysconfig/modules/br_netfilter.modules << EOF modprobe br_netfilter EOF [root@master01 ~]# chmod 755 /etc/sysconfig/modules/br_netfilter.modules
4.2 内核参数临时修改
[root@master01 ~]# sysctl net.bridge.bridge-nf-call-iptables=1 net.bridge.bridge-nf-call-iptables = 1 [root@master01 ~]# sysctl net.bridge.bridge-nf-call-ip6tables=1 net.bridge.bridge-nf-call-ip6tables = 1
4.3 内核参数永久修改
[root@master01 ~]# cat <<EOF > /etc/sysctl.d/k8s.conf net.bridge.bridge-nf-call-ip6tables = 1 net.bridge.bridge-nf-call-iptables = 1 EOF [root@master01 ~]# sysctl -p /etc/sysctl.d/k8s.conf net.bridge.bridge-nf-call-ip6tables = 1 net.bridge.bridge-nf-call-iptables = 1
5. 设置kubernetes源
5.1 新增kubernetes源

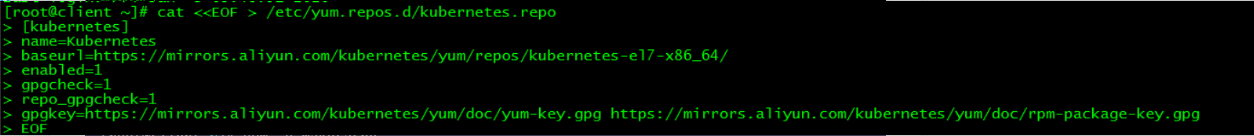

[root@master01 ~]# cat <<EOF > /etc/yum.repos.d/kubernetes.repo [kubernetes] name=Kubernetes baseurl= enabled=1 gpgcheck=1 repo_gpgcheck=1 gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg EOF
[] 中括号中的是repository id，唯一，用来标识不同仓库
name 仓库名称，自定义
baseurl 仓库地址
enable 是否启用该仓库，默认为1表示启用
gpgcheck 是否验证从该仓库获得程序包的合法性，1为验证
repo_gpgcheck 是否验证元数据的合法性 元数据就是程序包列表，1为验证
gpgkey=URL 数字签名的公钥文件所在位置，如果gpgcheck值为1，此处就需要指定gpgkey文件的位置，如果gpgcheck值为0就不需要此项了
5.2 更新缓存
[root@master01 ~]# yum clean all [root@master01 ~]# yum -y makecache
6. 免密登录
配置master01到master02、master03免密登录，本步骤只在master01上执行。
6.1 创建秘钥

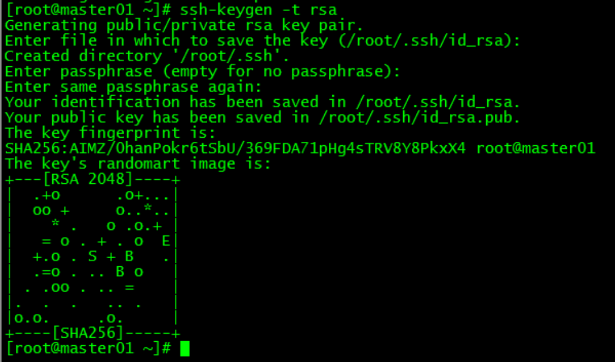

[root@master01 ~]# ssh-keygen -t rsa
6.2 将秘钥同步至master02/master03

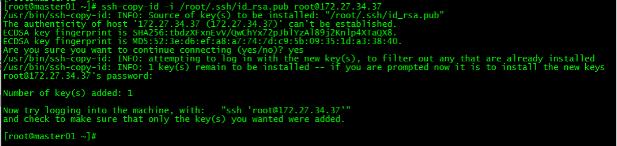

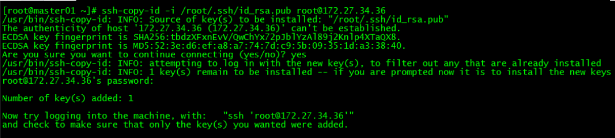

[root@master01 ~]# ssh-copy-id -i /root/.ssh/id_rsa.pub root@172.27.34.35 [root@master01 ~]# ssh-copy-id -i /root/.ssh/id_rsa.pub root@172.27.34.36
6.3 免密登陆测试

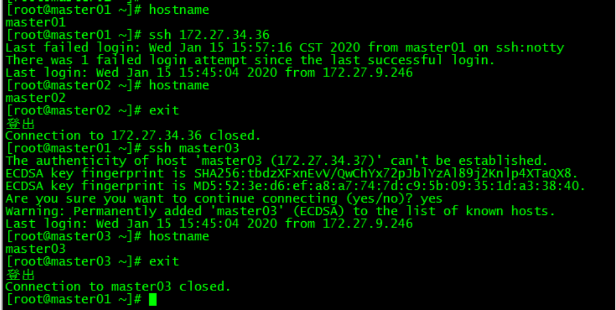

[root@master01 ~]# ssh 172.27.34.36 [root@master01 ~]# ssh master03
master01可以直接登录master02和master03，不需要输入密码。
7. 服务器重启
重启各control plane和work节点。
五、Docker安装
control plane和work节点都执行本部分操作。
1. 安装依赖包

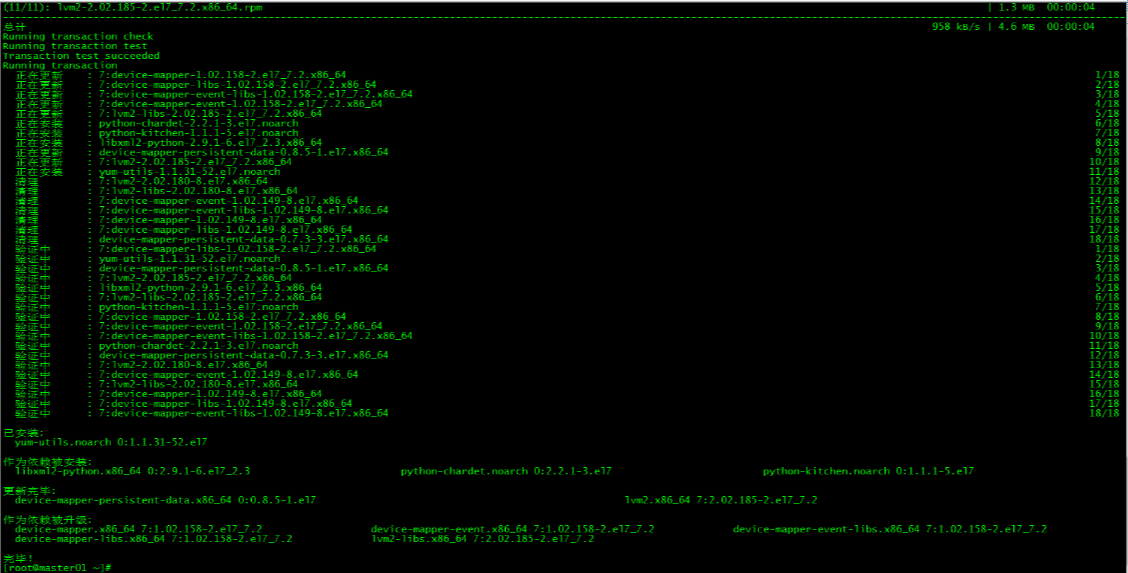

[root@master01 ~]# yum install -y yum-utils device-mapper-persistent-data lvm2
2. 设置Docker源
[root@master01 ~]# yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repo
3. 安装Docker CE
3.1 docker安装版本查看

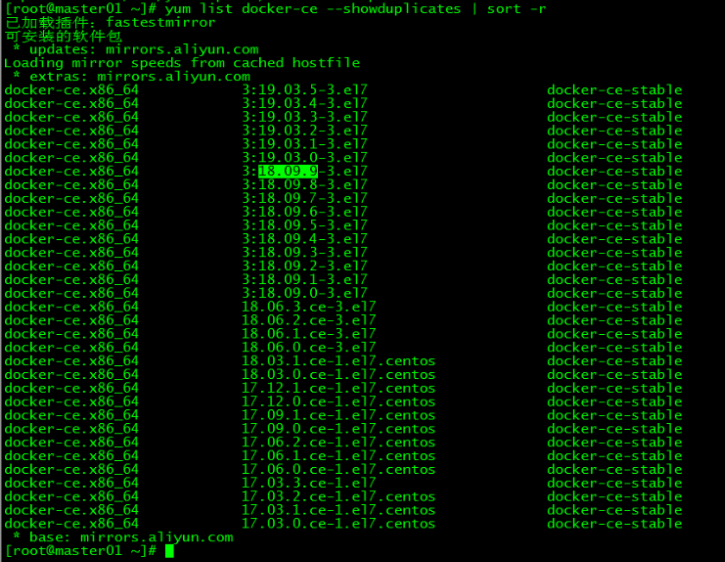

[root@master01 ~]# yum list docker-ce --showduplicates | sort -r
3.2 安装docker

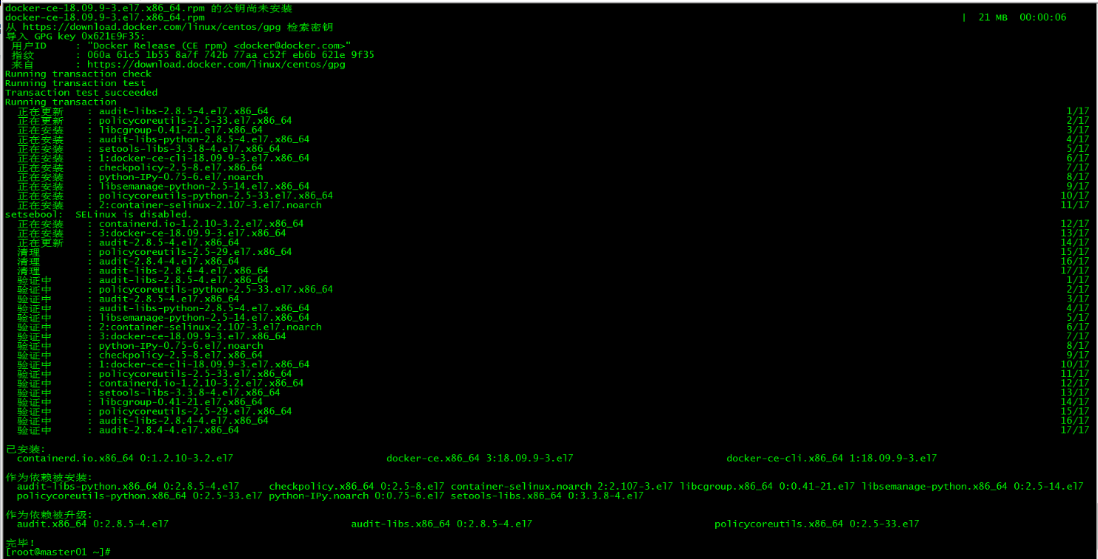

[root@master01 ~]# yum install docker-ce-18.09.9 docker-ce-cli-18.09.9 containerd.io -y
指定安装的docker版本为18.09.9
4. 启动Docker
[root@master01 ~]# systemctl start docker [root@master01 ~]# systemctl enable docker
5. 命令补全
5.1 安装bash-completion

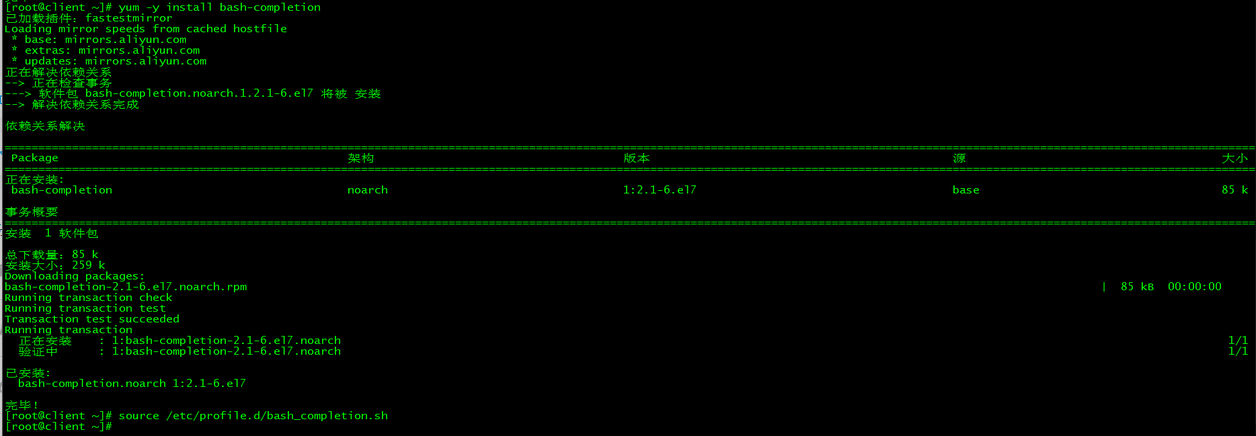

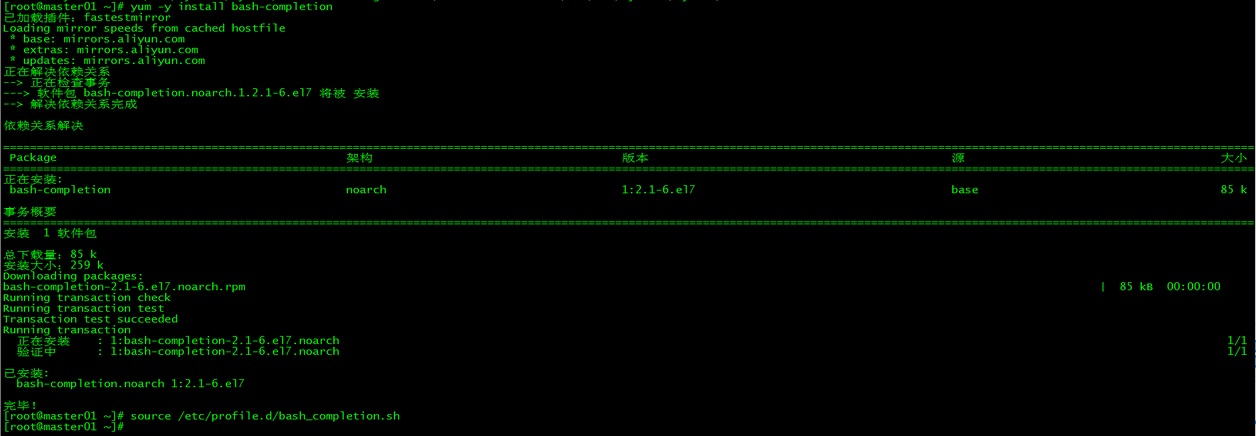

[root@master01 ~]# yum -y install bash-completion
5.2 加载bash-completion
[root@master01 ~]# source /etc/profile.d/bash_completion.sh
6. 镜像加速
由于Docker Hub的服务器在国外，下载镜像会比较慢，可以配置镜像加速器。主要的加速器有：Docker官方提供的中国registry mirror、阿里云加速器、DaoCloud 加速器，本文以阿里加速器配置为例。

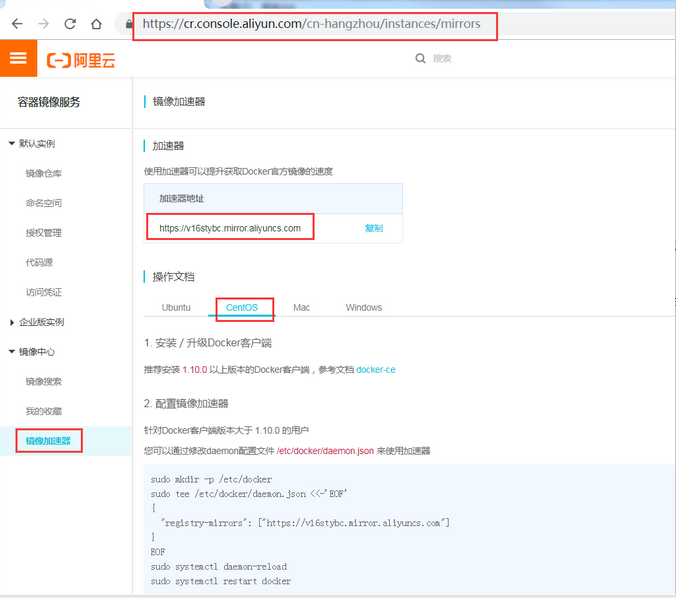

6.1 登陆阿里云容器模块
登陆地址为：https://cr.console.aliyun.com ,未注册的可以先注册阿里云账户
6.2 配置镜像加速器
配置daemon.json文件
[root@master01 ~]# mkdir -p /etc/docker

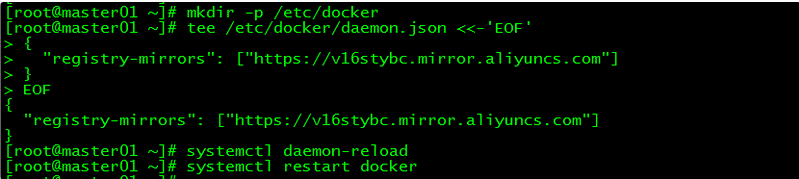

[root@master01 ~]# tee /etc/docker/daemon.json <<-'EOF'
{
"registry-mirrors": ["https://v16stybc.mirror.aliyuncs.com"]
}
EOF重启服务
[root@master01 ~]# systemctl daemon-reload [root@master01 ~]# systemctl restart docker
加速器配置完成
7. 验证
[root@master01 ~]# docker --version [root@master01 ~]# docker run hello-world
通过查询docker版本和运行容器hello-world来验证docker是否安装成功。
8. 修改Cgroup Driver
8.1 修改daemon.json
修改daemon.json，新增‘”exec-opts”: [“native.cgroupdriver=systemd”’
[root@master01 ~]# more /etc/docker/daemon.json
{
"registry-mirrors": ["https://v16stybc.mirror.aliyuncs.com"],
"exec-opts": ["native.cgroupdriver=systemd"]
}8.2 重新加载docker
[root@master01 ~]# systemctl daemon-reload [root@master01 ~]# systemctl restart docker
修改cgroupdriver是为了消除告警：
[WARNING IsDockerSystemdCheck]: detected “cgroupfs” as the Docker cgroup driver. The recommended driver is “systemd”. Please follow the guide at https://kubernetes.io/docs/setup/cri/
六、k8s安装
control plane和work节点都执行本部分操作。
1. 版本查看

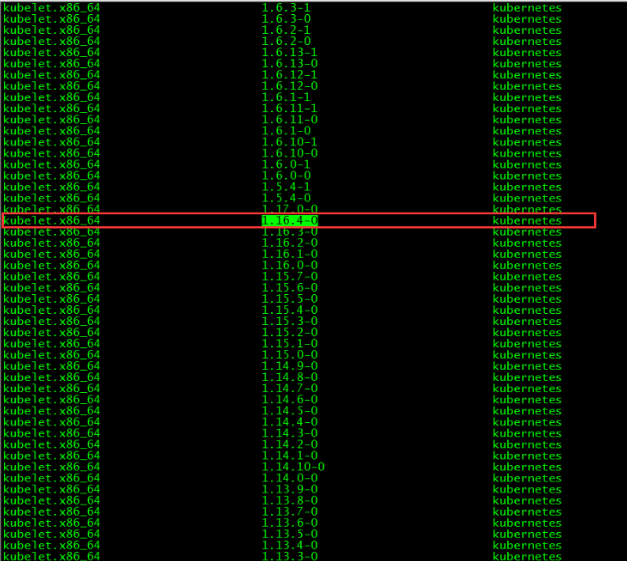

[root@master01 ~]# yum list kubelet --showduplicates | sort -r
本文安装的kubelet版本是1.16.4，该版本支持的docker版本为1.13.1, 17.03, 17.06, 17.09, 18.06, 18.09。
2. 安装kubelet、kubeadm和kubectl
2.1 安装三个包

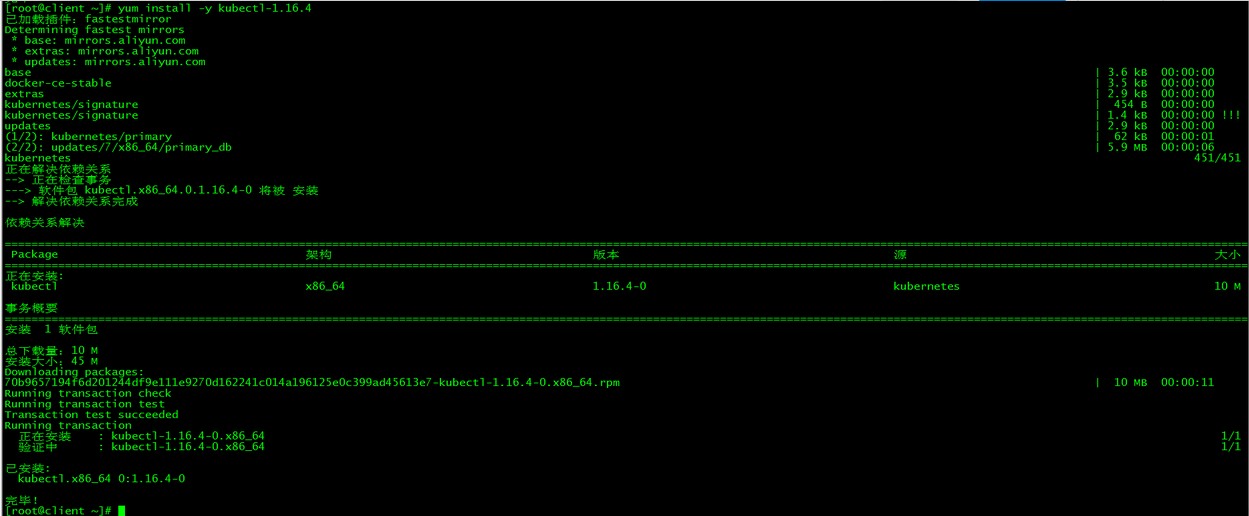

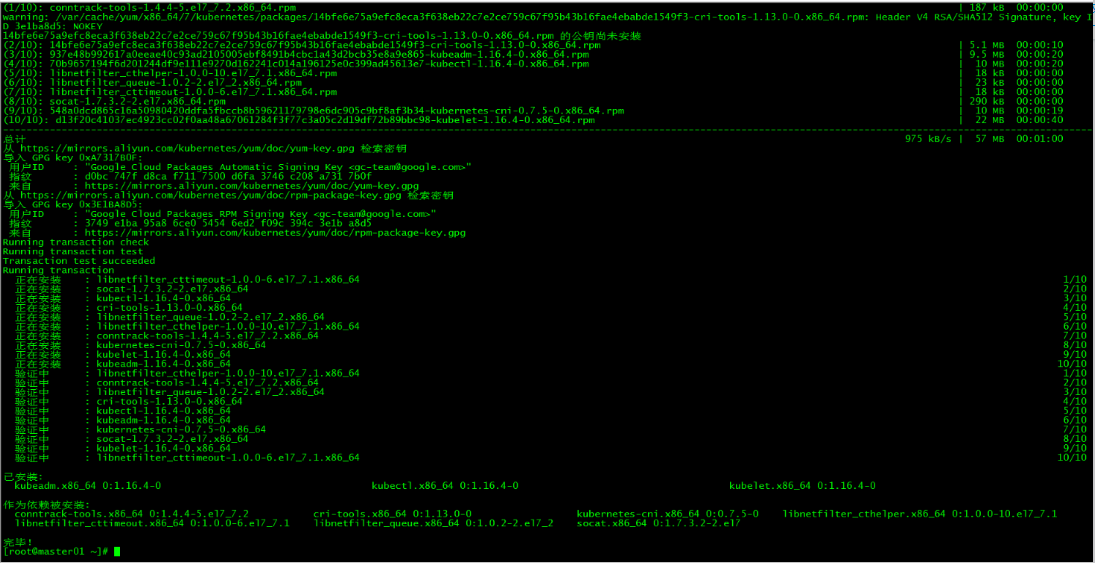

[root@master01 ~]# yum install -y kubelet-1.16.4 kubeadm-1.16.4 kubectl-1.16.4
2.2 安装包说明
kubelet 运行在集群所有节点上，用于启动Pod和容器等对象的工具
kubeadm 用于初始化集群，启动集群的命令工具
kubectl 用于和集群通信的命令行，通过kubectl可以部署和管理应用，查看各种资源，创建、删除和更新各种组件
2.3 启动kubelet
启动kubelet并设置开机启动
[root@master01 ~]# systemctl enable kubelet && systemctl start kubelet
2.4 kubectl命令补全
[root@master01 ~]# echo "source <(kubectl completion bash)" >> ~/.bash_profile [root@master01 ~]# source .bash_profile
3. 下载镜像
3.1 镜像下载的脚本
Kubernetes几乎所有的安装组件和Docker镜像都放在goolge自己的网站上,直接访问可能会有网络问题，这里的解决办法是从阿里云镜像仓库下载镜像，拉取到本地以后改回默认的镜像tag。本文通过运行image.sh脚本方式拉取镜像。

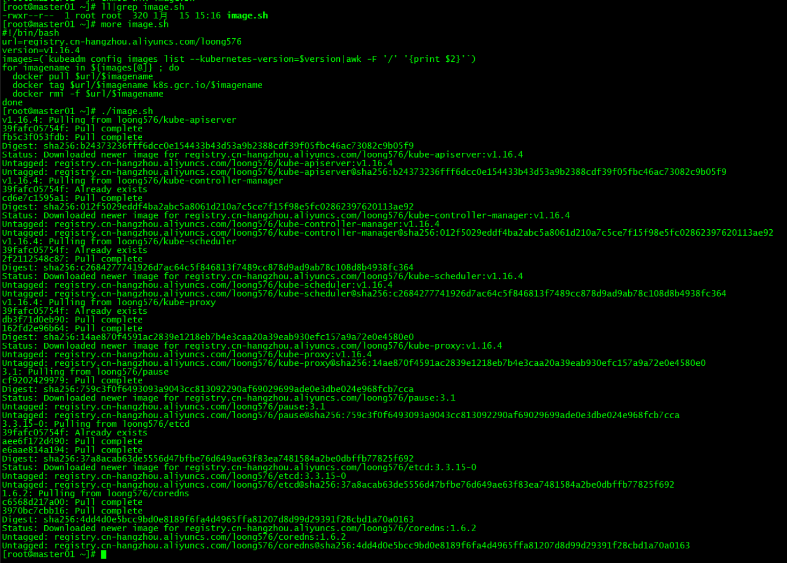

[root@master01 ~]# more image.sh
#!/bin/bashurl=registry.cn-hangzhou.aliyuncs.com/loong576
version=v1.16.4images=(`kubeadm config images list --kubernetes-version=$version|awk -F '/' '{print $2}'`)
for imagename in ${images[@]} ; do
docker pull $url/$imagename
docker tag $url/$imagename k8s.gcr.io/$imagename
docker rmi -f $url/$imagename
doneurl为阿里云镜像仓库地址，version为安装的kubernetes版本。
3.2 下载镜像
运行脚本image.sh，下载指定版本的镜像
[root@master01 ~]# ./image.sh [root@master01 ~]# docker images
七、初始化Master
master01节点执行本部分操作。
1. kubeadm.conf

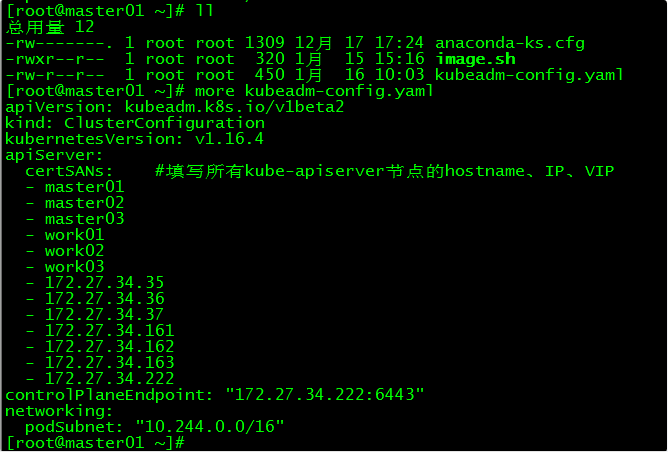

[root@master01 ~]# more kubeadm-config.yaml apiVersion: kubeadm.k8s.io/v1beta2 kind: ClusterConfiguration kubernetesVersion: v1.16.4 apiServer: certSANs: #填写所有kube-apiserver节点的hostname、IP、VIP - master01 - master02 - master03 - work01 - work02 - work03 - 172.27.34.35 - 172.27.34.36 - 172.27.34.37 - 172.27.34.161 - 172.27.34.162 - 172.27.34.163 - 172.27.34.222 controlPlaneEndpoint: "172.27.34.222:6443" networking: podSubnet: "10.244.0.0/16"
kubeadm.conf为初始化的配置文件
2. master01起虚ip
在master01上起虚ip：172.27.34.222
[root@master01 ~]# ifconfig ens160:2 172.27.34.222 netmask 255.255.255.0 up
起虚ip目的是为了执行master01的初始化，待初始化完成后去掉该虚ip
3. master初始化

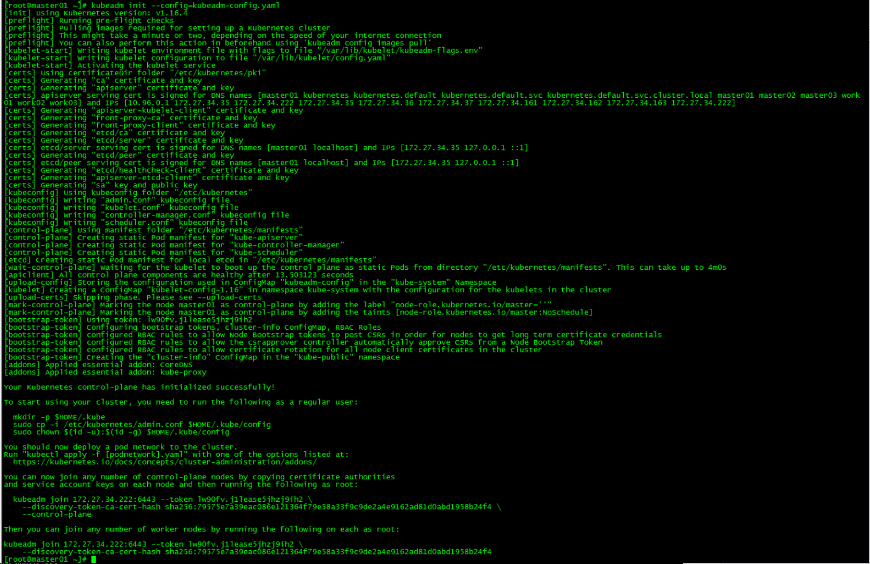

[root@master01 ~]# kubeadm init --config=kubeadm-config.yaml
记录kubeadm join的输出，后面需要这个命令将work节点和其他control plane节点加入集群中。
You can now join any number of control-plane nodes by copying certificate authorities and service account keys on each node and then running the following as root: kubeadm join 172.27.34.222:6443 --token lw90fv.j1lease5jhzj9ih2 \ --discovery-token-ca-cert-hash sha256:79575e7a39eac086e121364f79e58a33f9c9de2a4e9162ad81d0abd1958b24f4 \ --control-plane Then you can join any number of worker nodes by running the following on each as root: kubeadm join 172.27.34.222:6443 --token lw90fv.j1lease5jhzj9ih2 \ --discovery-token-ca-cert-hash sha256:79575e7a39eac086e121364f79e58a33f9c9de2a4e9162ad81d0abd1958b24f4
初始化失败：

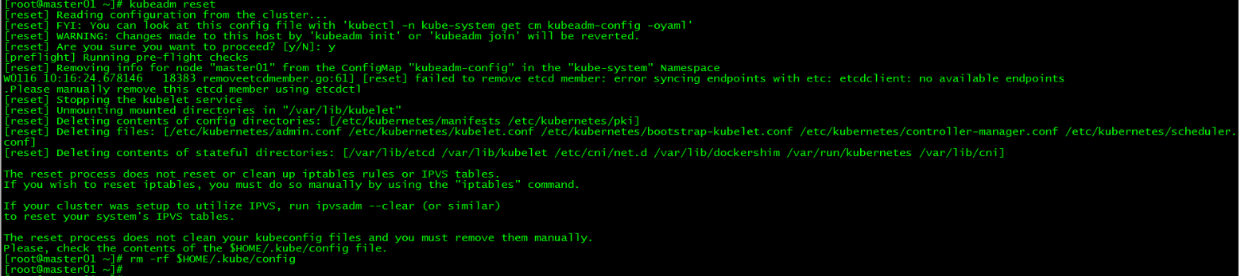

如果初始化失败，可执行kubeadm reset后重新初始化
[root@master01 ~]# kubeadm reset [root@master01 ~]# rm -rf $HOME/.kube/config
4. 加载环境变量
[root@master01 ~]# echo "export KUBECONFIG=/etc/kubernetes/admin.conf" >> ~/.bash_profile [root@master01 ~]# source .bash_profile
本文所有操作都在root用户下执行，若为非root用户，则执行如下操作：
mkdir -p $HOME/.kube cp -i /etc/kubernetes/admin.conf $HOME/.kube/config chown $(id -u):$(id -g) $HOME/.kube/config
5. 安装flannel网络
在master01上新建flannel网络

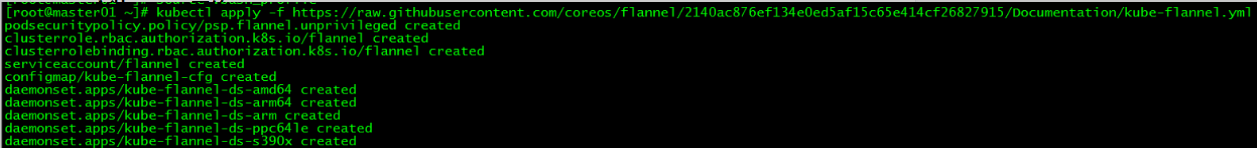

[root@master01 ~]# kubectl apply -f https://raw.githubusercontent.com/coreos/flannel/2140ac876ef134e0ed5af15c65e414cf26827915/Documentation/kube-flannel.yml
由于网络原因，可能会安装失败，可以在文末直接下载kube-flannel.yml文件，然后再执行apply
八、control plane节点加入k8s集群
1. 证书分发
1.1 master01分发证书

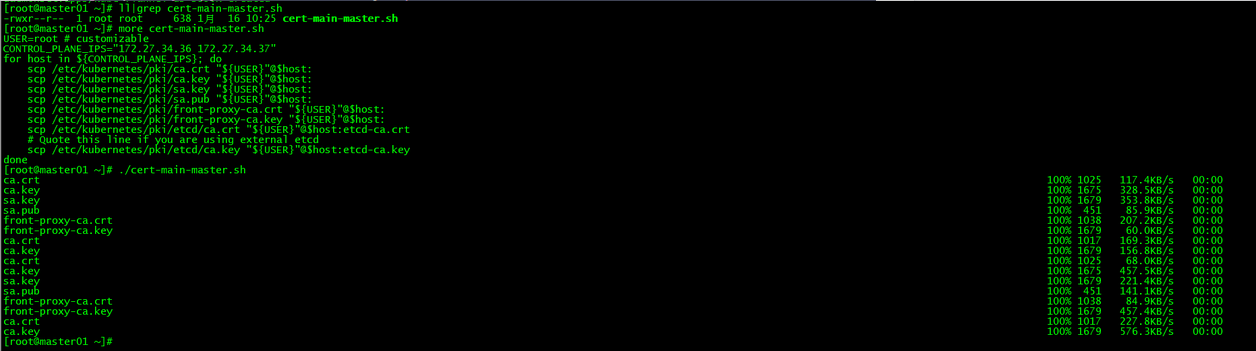

在master01上运行脚本cert-main-master.sh，将证书分发至master02和master03
[root@master01 ~]# ll|grep cert-main-master.sh
-rwxr--r-- 1 root root 638 1月 16 10:25 cert-main-master.sh
[root@master01 ~]# more cert-main-master.sh
USER=root # customizable
CONTROL_PLANE_IPS="172.27.34.36 172.27.34.37"
for host in ${CONTROL_PLANE_IPS}; do
scp /etc/kubernetes/pki/ca.crt "${USER}"@$host:
scp /etc/kubernetes/pki/ca.key "${USER}"@$host:
scp /etc/kubernetes/pki/sa.key "${USER}"@$host:
scp /etc/kubernetes/pki/sa.pub "${USER}"@$host:
scp /etc/kubernetes/pki/front-proxy-ca.crt "${USER}"@$host:
scp /etc/kubernetes/pki/front-proxy-ca.key "${USER}"@$host:
scp /etc/kubernetes/pki/etcd/ca.crt "${USER}"@$host:etcd-ca.crt
# Quote this line if you are using external etcd
scp /etc/kubernetes/pki/etcd/ca.key "${USER}"@$host:etcd-ca.key
done
1.2 master02移动证书至指定目录
在master02上运行脚本cert-other-master.sh，将证书移至指定目录

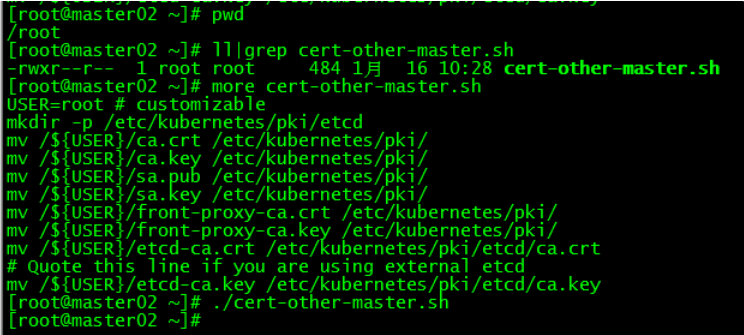

[root@master02 ~]# more cert-other-master.sh
USER=root # customizable
mkdir -p /etc/kubernetes/pki/etcd
mv /${USER}/ca.crt /etc/kubernetes/pki/
mv /${USER}/ca.key /etc/kubernetes/pki/
mv /${USER}/sa.pub /etc/kubernetes/pki/
mv /${USER}/sa.key /etc/kubernetes/pki/
mv /${USER}/front-proxy-ca.crt /etc/kubernetes/pki/
mv /${USER}/front-proxy-ca.key /etc/kubernetes/pki/
mv /${USER}/etcd-ca.crt /etc/kubernetes/pki/etcd/ca.crt
# Quote this line if you are using external etcd
mv /${USER}/etcd-ca.key /etc/kubernetes/pki/etcd/ca.key
[root@master02 ~]# ./cert-other-master.sh
1.3 master03移动证书至指定目录
在master03上也运行脚本cert-other-master.sh
[root@master03 ~]# pwd /root [root@master03 ~]# ll|grep cert-other-master.sh -rwxr--r-- 1 root root 484 1月 16 10:30 cert-other-master.sh [root@master03 ~]# ./cert-other-master.sh
2. master02加入k8s集群

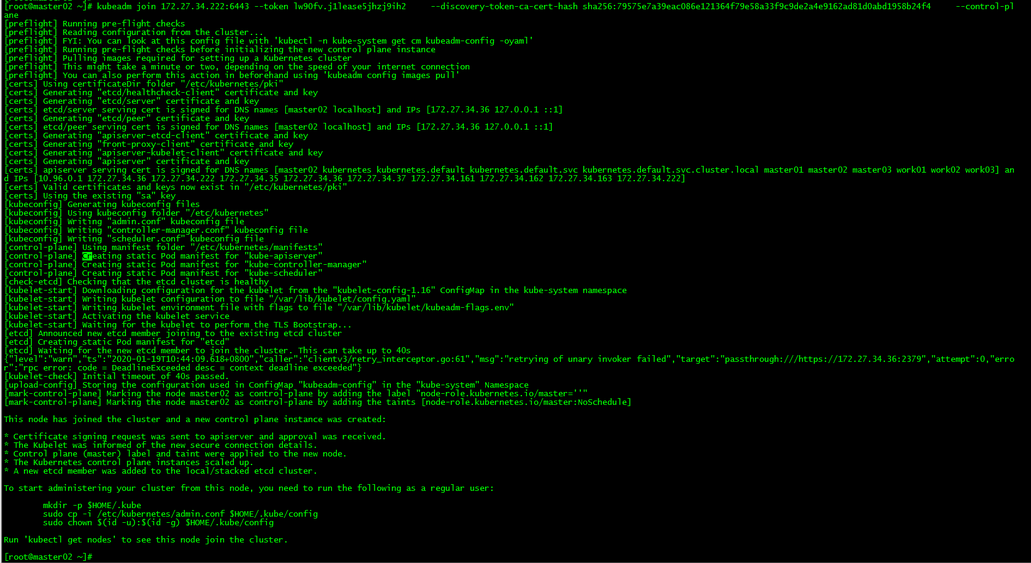

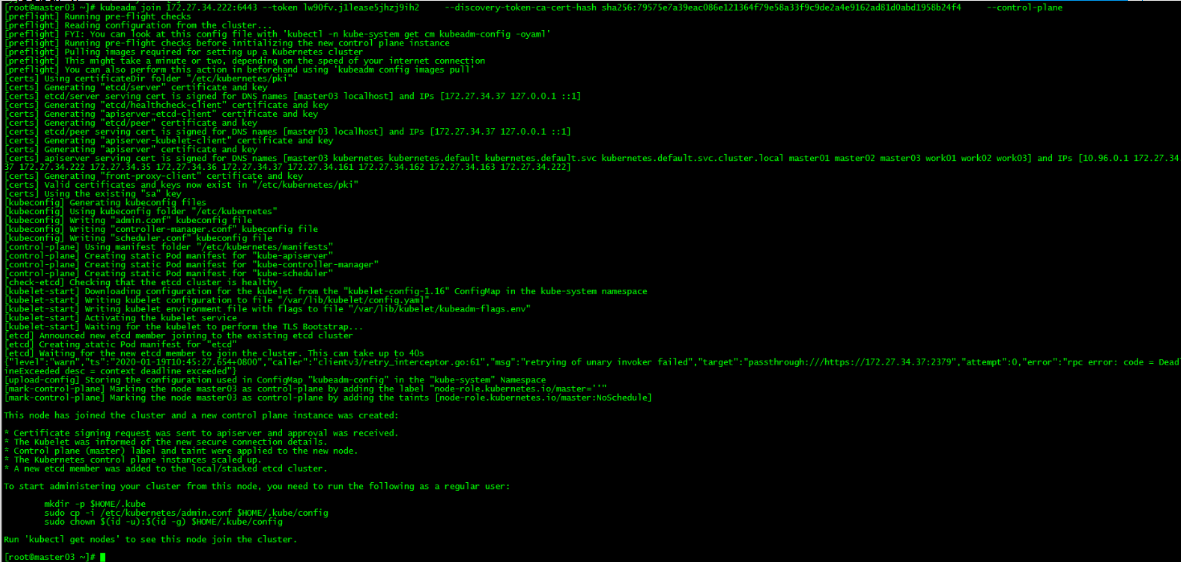

[root@master03 ~]# kubeadm join 172.27.34.222:6443 --token lw90fv.j1lease5jhzj9ih2 --discovery-token-ca-cert-hash sha256:79575e7a39eac086e121364f79e58a33f9c9de2a4e9162ad81d0abd1958b24f4 --control-plane
运行初始化master生成的control plane节点加入集群的命令
3. master03加入k8s集群
[root@master03 ~]# kubeadm join 172.27.34.222:6443 --token 0p7rzn.fdanprq4y8na36jh --discovery-token-ca-cert-hash sha256:fc7a828208d554329645044633159e9dc46b0597daf66769988fee8f3fc0636b --control-plane
4. 加载环境变量
master02和master03加载环境变量

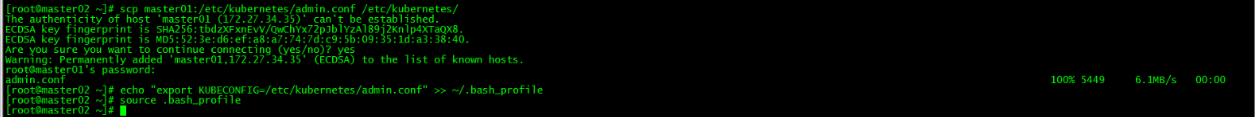

[root@master02 ~]# scp master01:/etc/kubernetes/admin.conf /etc/kubernetes/ [root@master02 ~]# echo "export KUBECONFIG=/etc/kubernetes/admin.conf" >> ~/.bash_profile [root@master02 ~]# source .bash_profile [root@master03 ~]# scp master01:/etc/kubernetes/admin.conf /etc/kubernetes/ [root@master03 ~]# echo "export KUBECONFIG=/etc/kubernetes/admin.conf" >> ~/.bash_profile [root@master03 ~]# source .bash_profile
该步操作是为了在master02和master03上也能执行kubectl命令。
5. k8s集群节点查看

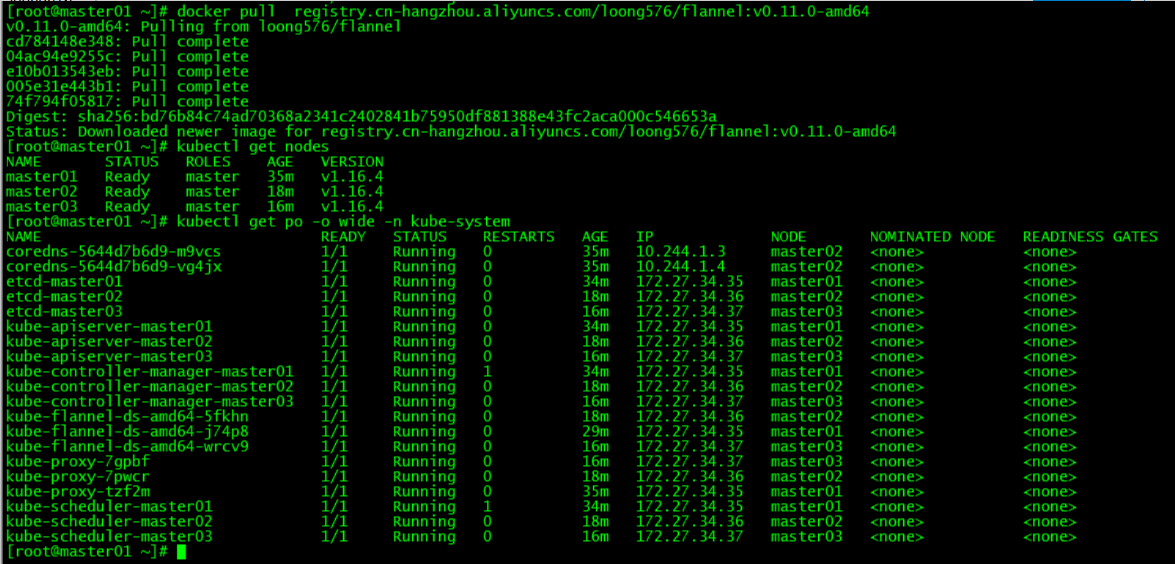

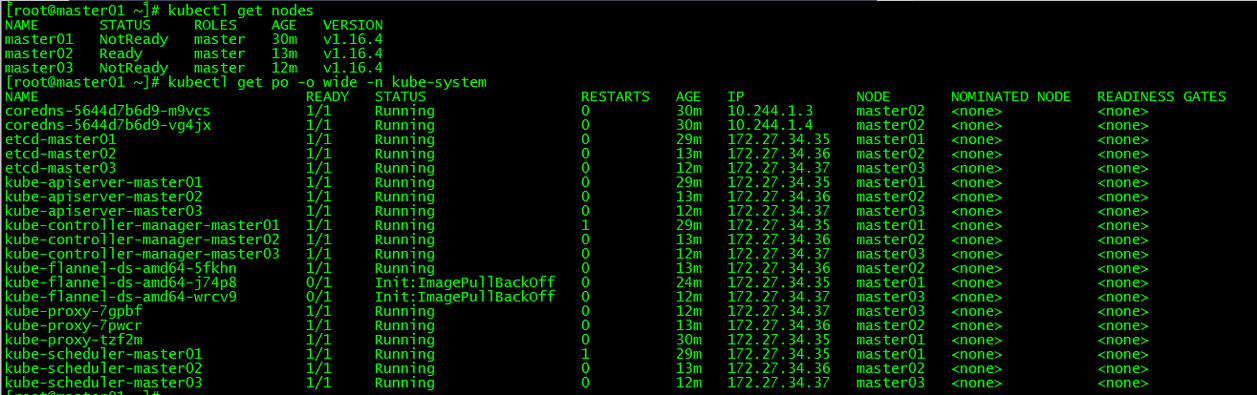

[root@master01 ~]# kubectl get nodes [root@master01 ~]# kubectl get po -o wide -n kube-system
发现master01和master03下载flannel异常，分别在master01和master03上手动下载该镜像后正常。
[root@master01 ~]# docker pull registry.cn-hangzhou.aliyuncs.com/loong576/flannel:v0.11.0-amd64 [root@master03 ~]# docker pull registry.cn-hangzhou.aliyuncs.com/loong576/flannel:v0.11.0-amd64
九、work节点加入k8s集群
1. work01加入k8s集群

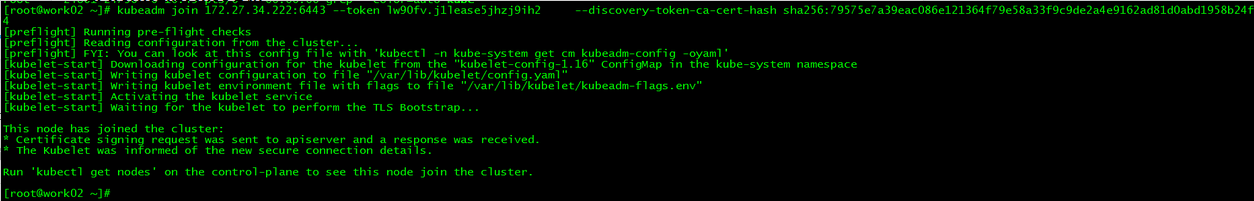

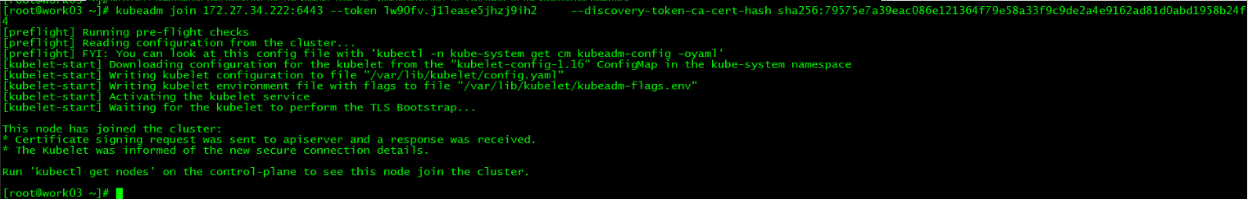

[root@work01 ~]# kubeadm join 172.27.34.222:6443 --token lw90fv.j1lease5jhzj9ih2 --discovery-token-ca-cert-hash sha256:79575e7a39eac086e121364f79e58a33f9c9de2a4e9162ad81d0abd1958b24f4
运行初始化master生成的work节点加入集群的命令
2. work02加入k8s集群

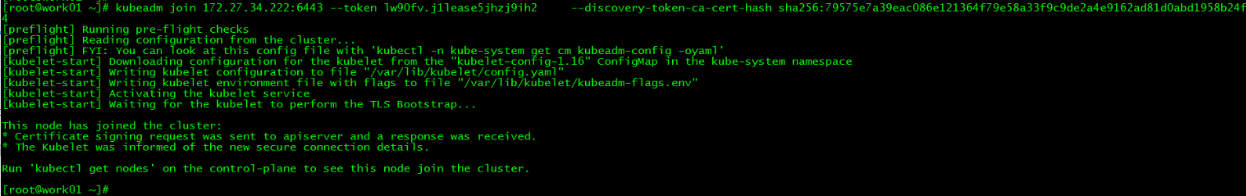

[root@work02 ~]# kubeadm join 172.27.34.222:6443 --token lw90fv.j1lease5jhzj9ih2 --discovery-token-ca-cert-hash sha256:79575e7a39eac086e121364f79e58a33f9c9de2a4e9162ad81d0abd1958b24f4
3. work03加入k8s集群
[root@work03 ~]# kubeadm join 172.27.34.222:6443 --token lw90fv.j1lease5jhzj9ih2 --discovery-token-ca-cert-hash sha256:79575e7a39eac086e121364f79e58a33f9c9de2a4e9162ad81d0abd1958b24f4
4. k8s集群各节点查看

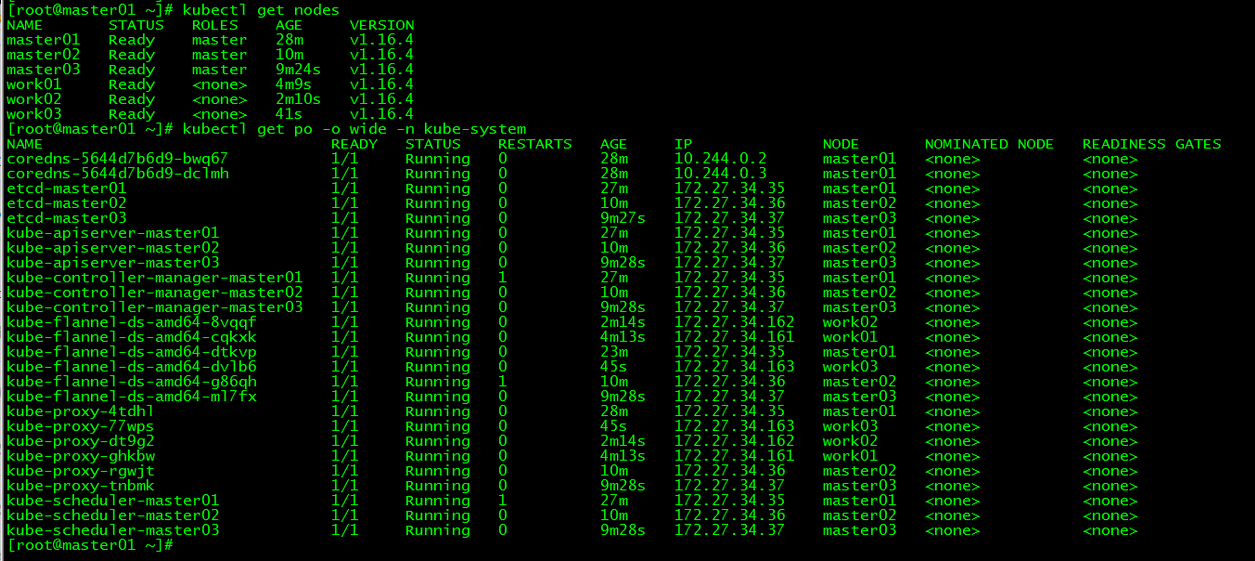

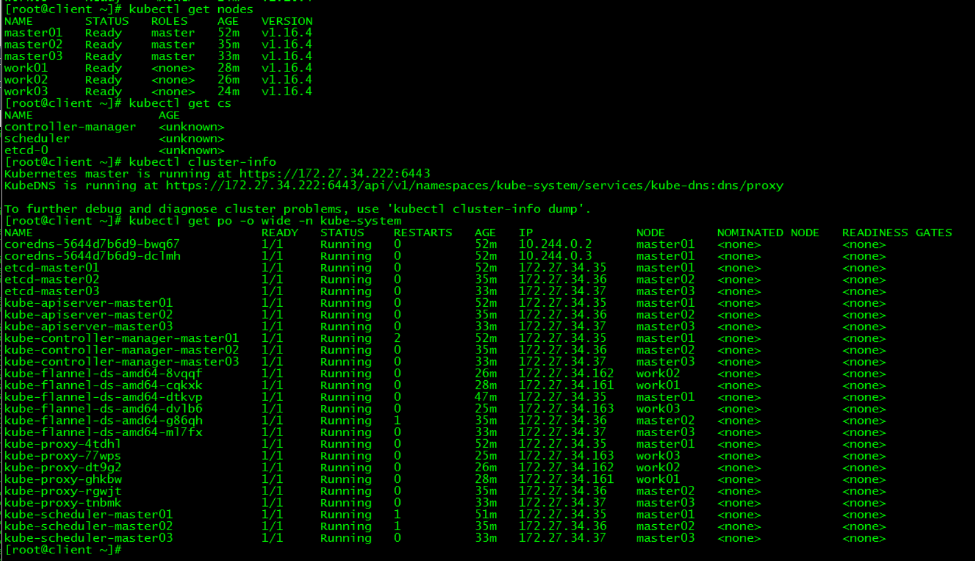

[root@master01 ~]# kubectl get nodes [root@master01 ~]# kubectl get po -o wide -n kube-system
十、ipvs安装
lvs-keepalived01和lvs-keepalived02都执行本操作。
1. 安装ipvs
LVS无需安装，安装的是管理工具，第一种叫ipvsadm，第二种叫keepalive。ipvsadm是通过命令行管理，而keepalive读取配置文件管理。

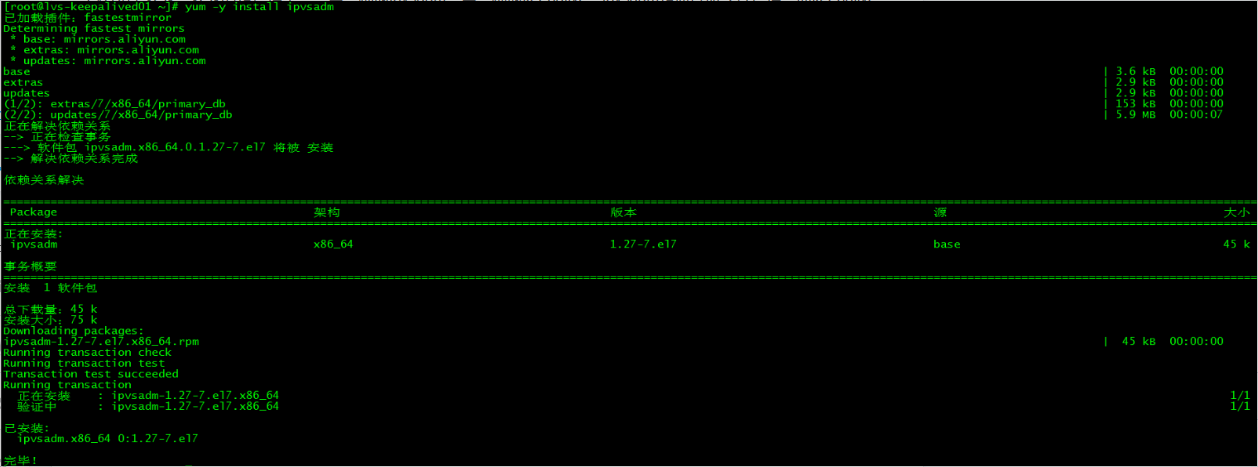

[root@lvs-keepalived01 ~]# yum -y install ipvsadm
2. 加载ipvsadm模块
把ipvsadm模块加载进系统

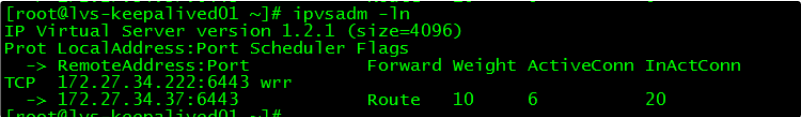

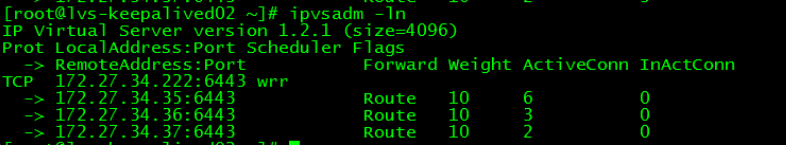

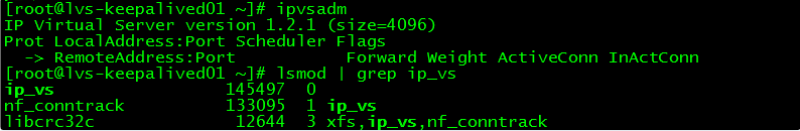

[root@lvs-keepalived01 ~]# ipvsadm IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn [root@lvs-keepalived01 ~]# lsmod | grep ip_vsip_vs 145497 0 nf_conntrack 133095 1 ip_vs libcrc32c 12644 3 xfs,ip_vs,nf_conntrack
lvs相关实践详见：LVS+Keepalived+Nginx负载均衡搭建测试
十一、keepalived安装
lvs-keepalived01和lvs-keepalived02都执行本操作。
1. keepalived安装

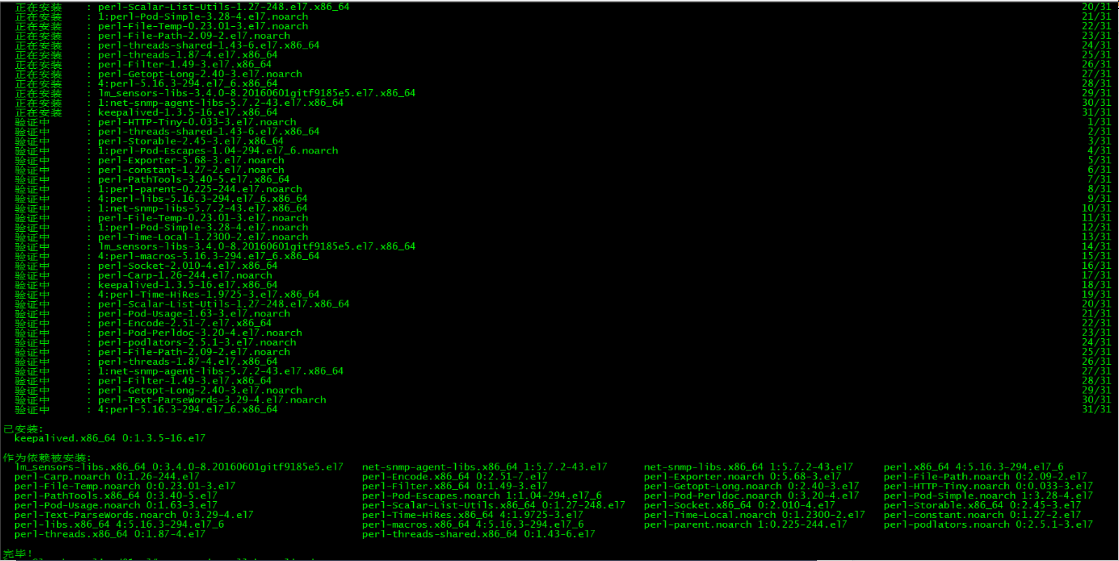

[root@lvs-keepalived01 ~]# yum -y install keepalived
2. keepalived配置
lvs-keepalived01配置如下：
[root@lvs-keepalived01 ~]# more /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
router_id lvs-keepalived01 #router_id 机器标识，通常为hostname，但不一定非得是hostname。故障发生时，邮件通知会用到。}vrrp_instance VI_1 { #vrrp实例定义部分
state MASTER #设置lvs的状态，MASTER和BACKUP两种，必须大写
interface ens160 #设置对外服务的接口
virtual_router_id 100 #设置虚拟路由标示，这个标示是一个数字，同一个vrrp实例使用唯一标示
priority 100 #定义优先级，数字越大优先级越高，在一个vrrp——instance下，master的优先级必须大于backup
advert_int 1 #设定master与backup负载均衡器之间同步检查的时间间隔，单位是秒
authentication { #设置验证类型和密码
auth_type PASS #主要有PASS和AH两种
auth_pass 1111 #验证密码，同一个vrrp_instance下MASTER和BACKUP密码必须相同
}
virtual_ipaddress { #设置虚拟ip地址，可以设置多个，每行一个
172.27.34.222
}}
virtual_server 172.27.34.222 6443 { #设置虚拟服务器，需要指定虚拟ip和服务端口
delay_loop 6 #健康检查时间间隔
lb_algo wrr #负载均衡调度算法
lb_kind DR #负载均衡转发规则
#persistence_timeout 50 #设置会话保持时间，对动态网页非常有用
protocol TCP #指定转发协议类型，有TCP和UDP两种
real_server 172.27.34.35 6443 { #配置服务器节点1，需要指定real server的真实IP地址和端口
weight 10 #设置权重，数字越大权重越高
TCP_CHECK { #realserver的状态监测设置部分单位秒
connect_timeout 10 #连接超时为10秒
retry 3 #重连次数
delay_before_retry 3 #重试间隔
connect_port 6443 #连接端口为6443，要和上面的保持一致
}
}
real_server 172.27.34.36 6443 { #配置服务器节点1，需要指定real server的真实IP地址和端口
weight 10 #设置权重，数字越大权重越高
TCP_CHECK { #realserver的状态监测设置部分单位秒
connect_timeout 10 #连接超时为10秒
retry 3 #重连次数
delay_before_retry 3 #重试间隔
connect_port 6443 #连接端口为6443，要和上面的保持一致
}
}
real_server 172.27.34.37 6443 { #配置服务器节点1，需要指定real server的真实IP地址和端口
weight 10 #设置权重，数字越大权重越高
TCP_CHECK { #realserver的状态监测设置部分单位秒
connect_timeout 10 #连接超时为10秒
retry 3 #重连次数
delay_before_retry 3 #重试间隔
connect_port 6443 #连接端口为6443，要和上面的保持一致
}
}}lvs-keepalived02配置如下：
[root@lvs-keepalived02 ~]# more /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
router_id lvs-keepalived02 #router_id 机器标识，通常为hostname，但不一定非得是hostname。故障发生时，邮件通知会用到。}vrrp_instance VI_1 { #vrrp实例定义部分
state BACKUP #设置lvs的状态，MASTER和BACKUP两种，必须大写
interface ens160 #设置对外服务的接口
virtual_router_id 100 #设置虚拟路由标示，这个标示是一个数字，同一个vrrp实例使用唯一标示
priority 90 #定义优先级，数字越大优先级越高，在一个vrrp——instance下，master的优先级必须大于backup
advert_int 1 #设定master与backup负载均衡器之间同步检查的时间间隔，单位是秒
authentication { #设置验证类型和密码
auth_type PASS #主要有PASS和AH两种
auth_pass 1111 #验证密码，同一个vrrp_instance下MASTER和BACKUP密码必须相同
}
virtual_ipaddress { #设置虚拟ip地址，可以设置多个，每行一个
172.27.34.222
}}
virtual_server 172.27.34.222 6443 { #设置虚拟服务器，需要指定虚拟ip和服务端口
delay_loop 6 #健康检查时间间隔
lb_algo wrr #负载均衡调度算法
lb_kind DR #负载均衡转发规则
#persistence_timeout 50 #设置会话保持时间，对动态网页非常有用
protocol TCP #指定转发协议类型，有TCP和UDP两种
real_server 172.27.34.35 6443 { #配置服务器节点1，需要指定real server的真实IP地址和端口
weight 10 #设置权重，数字越大权重越高
TCP_CHECK { #realserver的状态监测设置部分单位秒
connect_timeout 10 #连接超时为10秒
retry 3 #重连次数
delay_before_retry 3 #重试间隔
connect_port 6443 #连接端口为6443，要和上面的保持一致
}
}
real_server 172.27.34.36 6443 { #配置服务器节点1，需要指定real server的真实IP地址和端口
weight 10 #设置权重，数字越大权重越高
TCP_CHECK { #realserver的状态监测设置部分单位秒
connect_timeout 10 #连接超时为10秒
retry 3 #重连次数
delay_before_retry 3 #重试间隔
connect_port 6443 #连接端口为6443，要和上面的保持一致
}
}
real_server 172.27.34.37 6443 { #配置服务器节点1，需要指定real server的真实IP地址和端口
weight 10 #设置权重，数字越大权重越高
TCP_CHECK { #realserver的状态监测设置部分单位秒
connect_timeout 10 #连接超时为10秒
retry 3 #重连次数
delay_before_retry 3 #重试间隔
connect_port 6443 #连接端口为6443，要和上面的保持一致
}
}}3. master01上去掉vip
[root@master01 ~]# ifconfig ens160:2 172.27.34.222 netmask 255.255.255.0 down
master01上去掉初始化使用的ip 172.27.34.222
4. 启动keepalived
lvs-keepalived01和lvs-keepalived02都启动keepalived并设置为开机启动
[root@lvs-keepalived01 ~]# service keepalived start Redirecting to /bin/systemctl start keepalived.service [root@lvs-keepalived01 ~]# systemctl enable keepalived Created symlink from /etc/systemd/system/multi-user.target.wants/keepalived.service to /usr/lib/systemd/system/keepalived.service.
5. vip查看

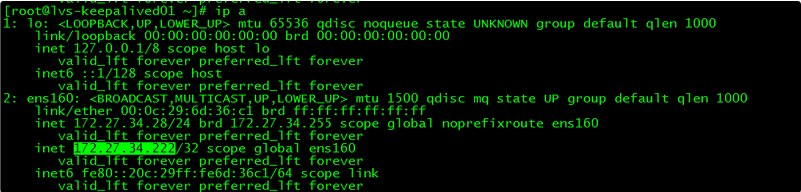

[root@lvs-keepalived01 ~]# ip a
此时vip在lvs-keepalived01上
十二、control plane节点配置
control plane都执行本操作。

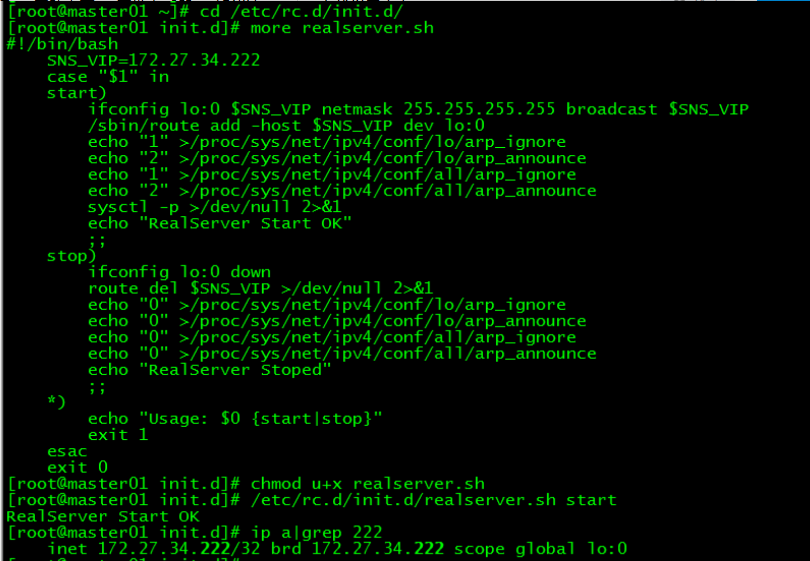

1. 新建realserver.sh
打开control plane所在服务器的“路由”功能、关闭“ARP查询”功能并设置回环ip，三台control plane配置相同，如下：
[root@master01 ~]# cd /etc/rc.d/init.d/
[root@master01 init.d]# more realserver.sh
#!/bin/bash
SNS_VIP=172.27.34.222
case "$1" in
start)
ifconfig lo:0 $SNS_VIP netmask 255.255.255.255 broadcast $SNS_VIP
/sbin/route add -host $SNS_VIP dev lo:0
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
sysctl -p >/dev/null 2>&1
echo "RealServer Start OK"
;;
stop)
ifconfig lo:0 down
route del $SNS_VIP >/dev/null 2>&1
echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce echo "RealServer Stoped"
;;
*)
echo "Usage: $0 {start|stop}"
exit 1
esac
exit 0此脚本用于control plane节点绑定 VIP ，并抑制响应 VIP 的 ARP 请求。这样做的目的是为了不让关于 VIP 的 ARP 广播时，节点服务器应答（ 因为control plane节点都绑定了 VIP ，如果不做设置它们会应答，就会乱套 ）。
2 运行realserver.sh脚本
在所有control plane节点执行realserver.sh脚本：
[root@master01 init.d]# chmod u+x realserver.sh [root@master01 init.d]# /etc/rc.d/init.d/realserver.sh start RealServer Start OK
给realserver.sh脚本授予执行权限并运行realserver.sh脚本
3. realserver.sh开启启动
[root@master01 init.d]# sed -i '$a /etc/rc.d/init.d/realserver.sh start' /etc/rc.d/rc.local [root@master01 init.d]# chmod u+x /etc/rc.d/rc.local
十三、client配置
1. 设置kubernetes源
1.1 新增kubernetes源
[root@client ~]# cat <<EOF > /etc/yum.repos.d/kubernetes.repo [kubernetes] name=Kubernetes baseurl= enabled=1 gpgcheck=1 repo_gpgcheck=1 gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg EOF
1.2 更新缓存
[root@client ~]# yum clean all [root@client ~]# yum -y makecache
2. 安装kubectl
[root@client ~]# yum install -y kubectl-1.16.4
安装版本与集群版本保持一致
3. 命令补全
3.1 安装bash-completion
[root@client ~]# yum -y install bash-completion
3.2 加载bash-completion
[root@client ~]# source /etc/profile.d/bash_completion.sh
3.3 拷贝admin.conf
[root@client ~]# mkdir -p /etc/kubernetes [root@client ~]# scp 172.27.34.35:/etc/kubernetes/admin.conf /etc/kubernetes/ [root@client ~]# echo "export KUBECONFIG=/etc/kubernetes/admin.conf" >> ~/.bash_profile [root@client ~]# source .bash_profile
3.4 加载环境变量
[root@master01 ~]# echo "source <(kubectl completion bash)" >> ~/.bash_profile [root@master01 ~]# source .bash_profile
4. kubectl测试
[root@client ~]# kubectl get nodes [root@client ~]# kubectl get cs [root@client ~]# kubectl cluster-info [root@client ~]# kubectl get po -o wide -n kube-system
十四、Dashboard搭建
本节内容都在client节点完成。
1. 下载yaml
[root@client ~]# wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.0.0-beta8/aio/deploy/recommended.yaml
如果连接超时，可以多试几次。recommended.yaml已上传，也可以在文末下载。
2. 配置yaml
2.1 修改镜像地址
[root@client ~]# sed -i 's/kubernetesui/registry.cn-hangzhou.aliyuncs.com\/loong576/g' recommended.yaml
由于默认的镜像仓库网络访问不通，故改成阿里镜像
2.2 外网访问
[root@client ~]# sed -i '/targetPort: 8443/a\ \ \ \ \ \ nodePort: 30001\n\ \ type: NodePort' recommended.yaml
配置NodePort，外部通过https://NodeIp:NodePort 访问Dashboard，此时端口为30001
2.3 新增管理员帐号
[root@client ~]# cat >> recommended.yaml << EOF --- # ------------------- dashboard-admin ------------------- # apiVersion: v1 kind: ServiceAccount metadata: name: dashboard-admin namespace: kubernetes-dashboard --- apiVersion: rbac.authorization.k8s.io/v1beta1 kind: ClusterRoleBinding metadata: name: dashboard-admin subjects: - kind: ServiceAccount name: dashboard-admin namespace: kubernetes-dashboard roleRef: apiGroup: rbac.authorization.k8s.io kind: ClusterRole name: cluster-admin
创建超级管理员的账号用于登录Dashboard
3. 部署访问
3.1 部署Dashboard

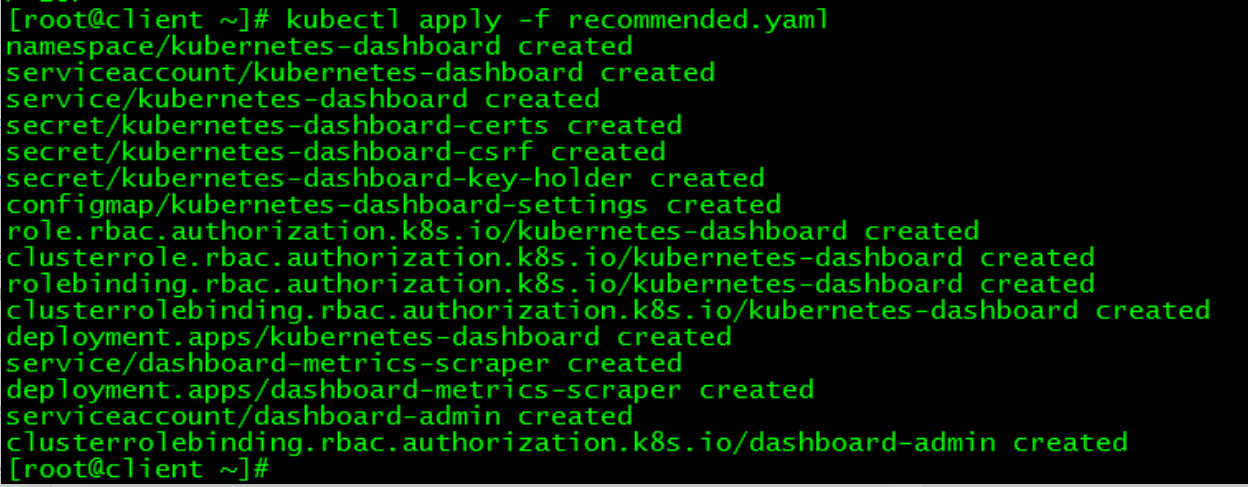

[root@client ~]# kubectl apply -f recommended.yaml
3.2 状态查看

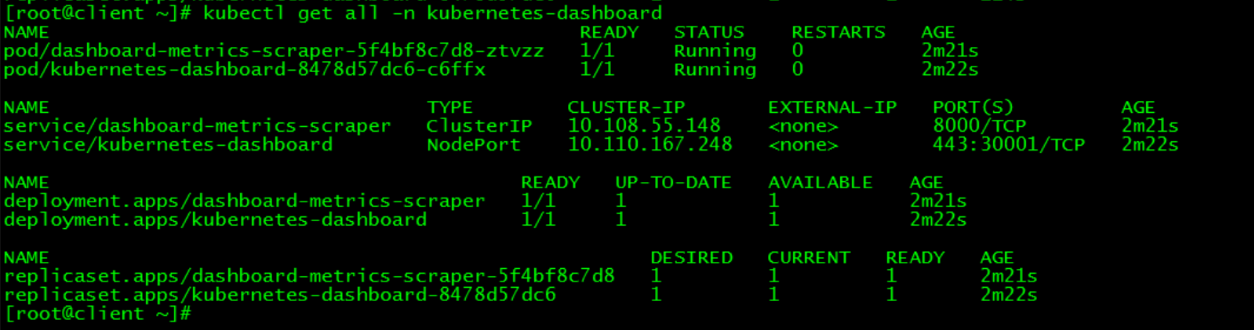

[root@client ~]# kubectl get all -n kubernetes-dashboard
3.3 令牌查看

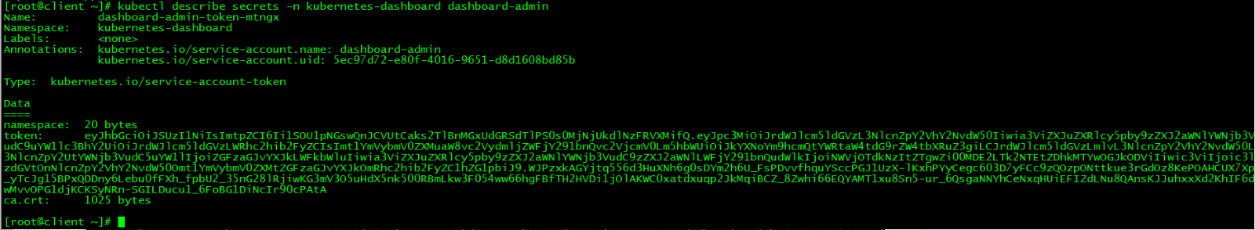

[root@client ~]# kubectl describe secrets -n kubernetes-dashboard dashboard-admin
令牌为：
eyJhbGciOiJSUzI1NiIsImtpZCI6Ii1SOU1pNGswQnJCVUtCaks2TlBnMGxUdGRSdTlPS0s0MjNjUkdlNzFRVXMifQ.eyJpc3MiOiJrdWJlcm5ldGVzL3NlcnZpY2VhY2NvdW50Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9uYW1lc3BhY2UiOiJrdWJlcm5ldGVzLWRhc2hib2FyZCIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VjcmV0Lm5hbWUiOiJkYXNoYm9hcmQtYWRtaW4tdG9rZW4tbXRuZ3giLCJrdWJlcm5ldGVzLmlvL3NlcnZpY2VhY2NvdW50L3NlcnZpY2UtYWNjb3VudC5uYW1lIjoiZGFzaGJvYXJkLWFkbWluIiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9zZXJ2aWNlLWFjY291bnQudWlkIjoiNWVjOTdkNzItZTgwZi00MDE2LTk2NTEtZDhkMTYwOGJkODViIiwic3ViIjoic3lzdGVtOnNlcnZpY2VhY2NvdW50Omt1YmVybmV0ZXMtZGFzaGJvYXJkOmRhc2hib2FyZC1hZG1pbiJ9.WJPzxkAGYjtq556d3HuXNh6g0sDYm2h6U_FsPDvvfhquYSccPGJ1UzX-lKxhPYyCegc603D7yFCc9zQOzpONttkue3rGdOz8KePOAHCUX7Xp_yTcJg15BPxQDDny6Lebu0fFXh_fpbU2_35nG28lRjiwKG3mV3O5uHdX5nk500RBmLkw3F054ww66hgFBfTH2HVDi1jOlAKWC0xatdxuqp2JkMqiBCZ_8Zwhi66EQYAMT1xu8Sn5-ur_6QsgaNNYhCeNxqHUiEFIZdLNu8QAnsKJJuhxxXd2KhIF6dwMvvOPG1djKCKSyNRn-SGILDucu1_6FoBG1DiNcIr90cPAtA
3.4 访问
请使用火狐浏览器访问：https://control plane ip:30001，即https://172.27.34.35/36/37:30001/

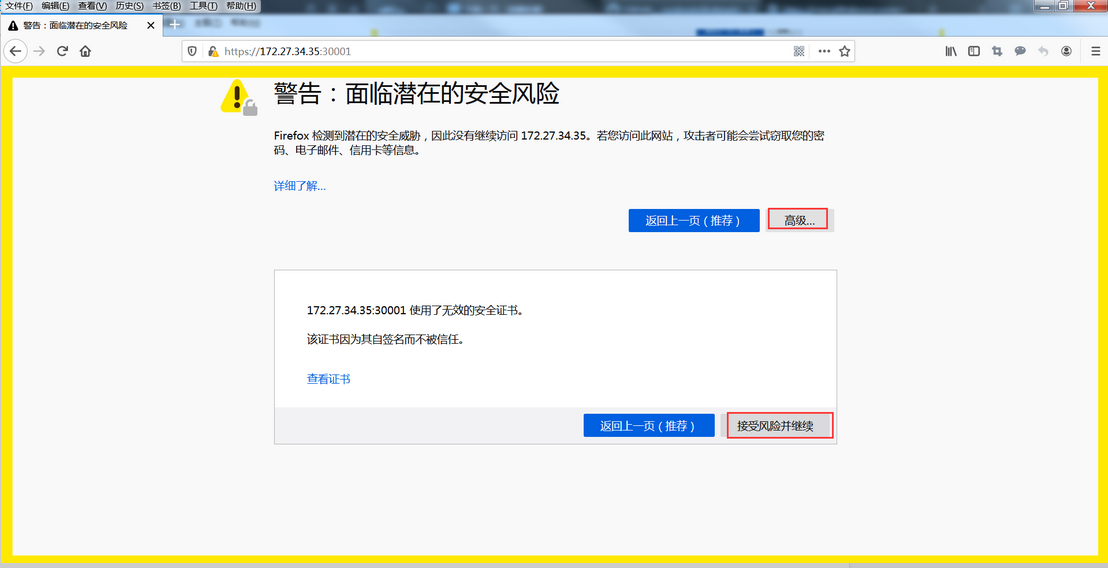

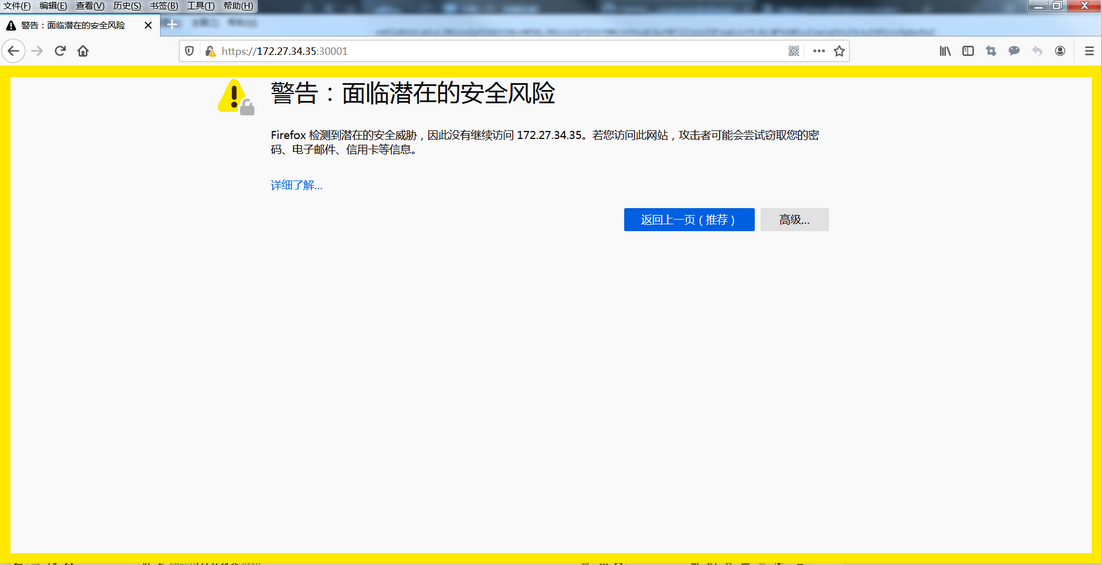

接受风险

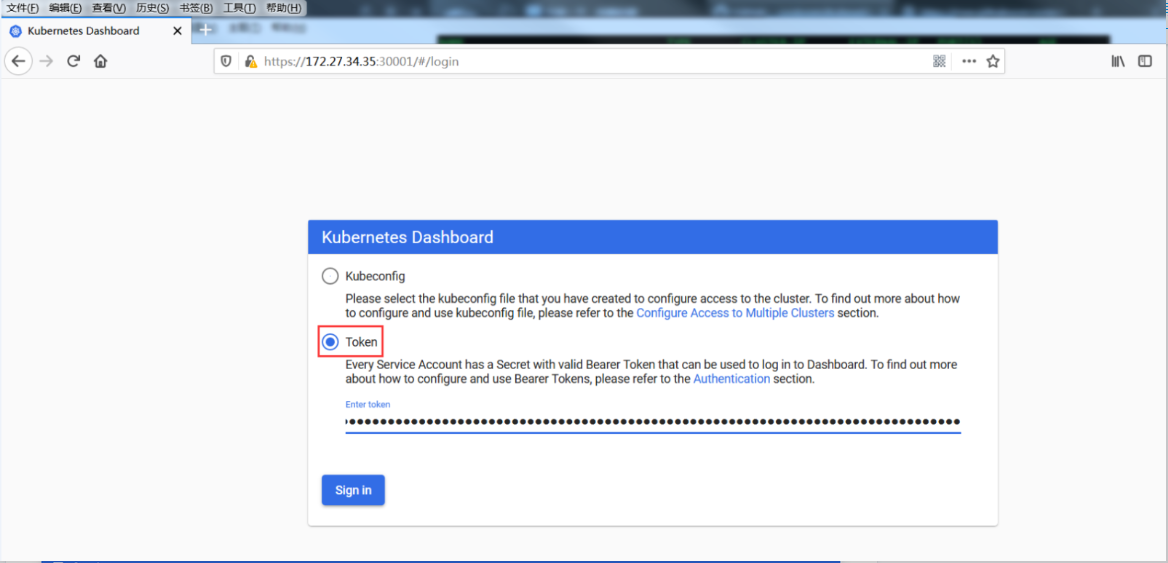

通过令牌方式登录

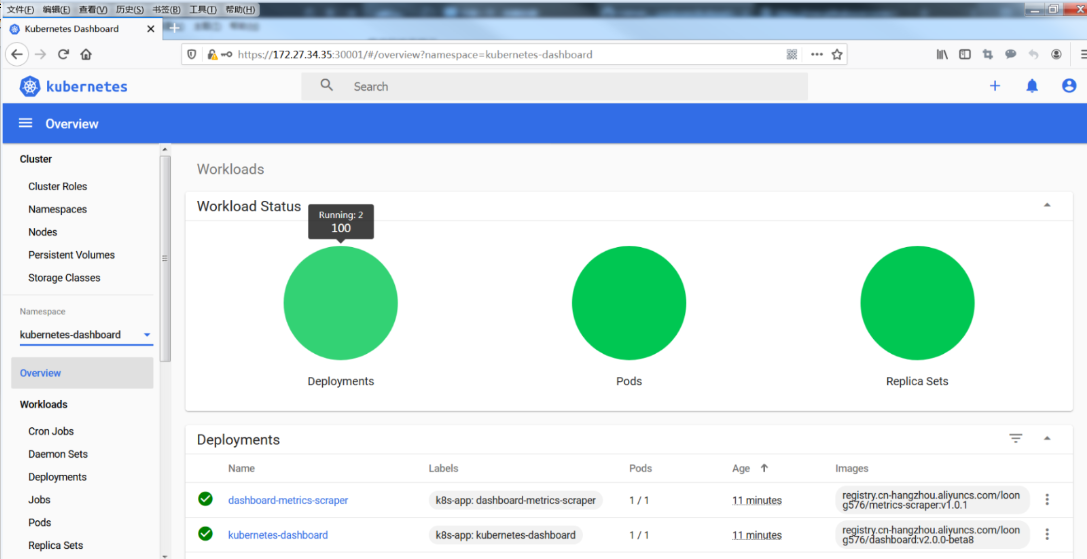

登录的首页显示

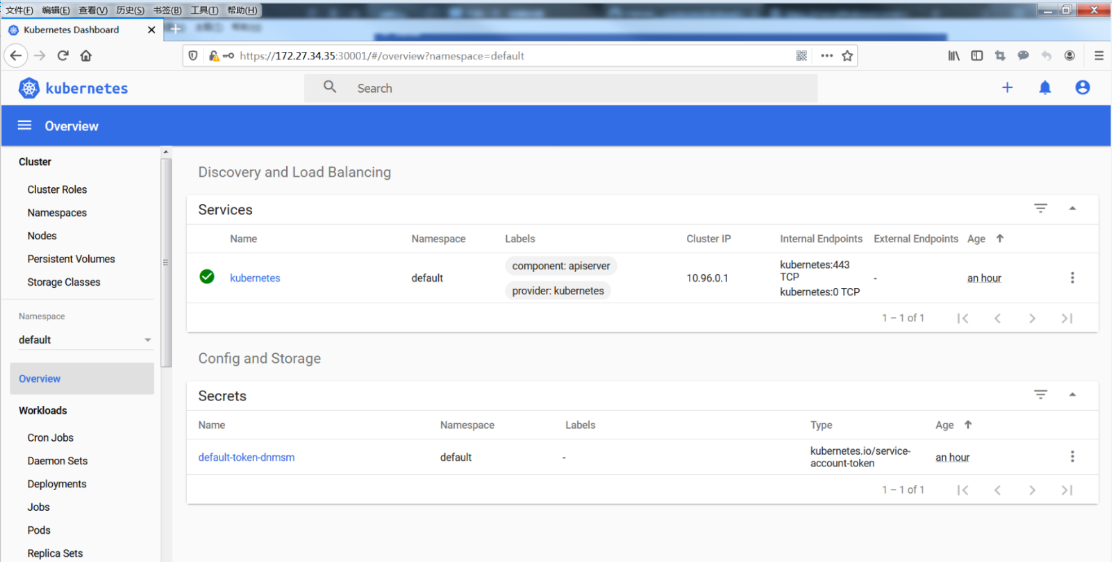

切换到命名空间kubernetes-dashboard，查看资源。
Dashboard提供了可以实现集群管理、工作负载、服务发现和负载均衡、存储、字典配置、日志视图等功能。
为了丰富dashboard的统计数据和图表，可以安装heapster组件。heapster组件实践详见：k8s实践(十一)：heapster+influxdb+grafana实现kubernetes集群监
十五、k8s集群高可用测试
1. 组件所在节点查看
通过ipvsadm查看apiserver所在节点，通过leader-elect查看scheduler和controller-manager所在节点：
1.1 apiserver节点查看
在lvs-keepalived01上执行ipvsadm查看apiserver转发到的服务器
[root@lvs-keepalived01 ~]# ipvsadm -ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 172.27.34.222:6443 wrr -> 172.27.34.35:6443 Route 10 2 0 -> 172.27.34.36:6443 Route 10 2 0 -> 172.27.34.37:6443 Route 10 2 0
1.2 controller-manager和scheduler节点查看
在client节点上查看controller-manager和scheduler组件所在节点
[root@client ~]# kubectl get endpoints kube-controller-manager -n kube-system -o yaml |grep holderIdentity
control-plane.alpha.kubernetes.io/leader: '{"holderIdentity":"master01_0a2bcea9-d17e-405b-8b28-5059ca434144","leaseDurationSeconds":15,"acquireTime":"2020-01-19T03:07:51Z","renewTime":"2020-01-19T04:40:20Z","leaderTransitions":2}'
[root@client ~]# kubectl get endpoints kube-scheduler -n kube-system -o yaml |grep holderIdentity
control-plane.alpha.kubernetes.io/leader: '{"holderIdentity":"master01_c284cee8-57cf-46e7-a578-6c0a10aedb37","leaseDurationSeconds":15,"acquireTime":"2020-01-19T03:07:51Z","renewTime":"2020-01-19T04:40:30Z","leaderTransitions":2}'
| 组件名 | 所在节点 |
|---|---|
| apiserver | master01、master02、master03 |
| controller-manager | master01 |
| scheduler | master01 |
2. master01关机
2.1 关闭master01
关闭master01，模拟宕机
[root@master01 ~]# init 0
2.2 apiserver组件节点查看
lvs-keepalived01上查看apiserver节点链接情况
[root@lvs-keepalived01 ~]# ipvsadm -ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 172.27.34.222:6443 wrr -> 172.27.34.36:6443 Route 10 4 0 -> 172.27.34.37:6443 Route 10 2 0
发现master01的apiserver被移除集群，即访问172.27.34.222:64443时不会被调度到master01
2.3 controller-manager和scheduler组件节点查看
client节点上再次运行查看controller-manager和scheduler命令
[root@client ~]# kubectl get endpoints kube-controller-manager -n kube-system -o yaml |grep holderIdentity
control-plane.alpha.kubernetes.io/leader: '{"holderIdentity":"master03_9481b109-f236-432a-a2cb-8d0c27417396","leaseDurationSeconds":15,"acquireTime":"2020-01-19T04:42:22Z","renewTime":"2020-01-19T04:45:45Z","leaderTransitions":3}'
[root@client ~]# kubectl get endpoints kube-scheduler -n kube-system -o yaml |grep holderIdentity
control-plane.alpha.kubernetes.io/leader: '{"holderIdentity":"master03_6d84981b-3ab9-4a00-a86a-47bd2f5c7729","leaseDurationSeconds":15,"acquireTime":"2020-01-19T04:42:23Z","renewTime":"2020-01-19T04:45:48Z","leaderTransitions":3}'
[root@client ~]#[object Object]controller-manager和scheduler都被切换到master03节点
| 组件名 | 所在节点 |
|---|---|
| apiserver | master02、master03 |
| controller-manager | master03 |
| scheduler | master03 |
2.4 集群功能性测试
所有功能性测试都在client节点完成。
2.4.1 查询

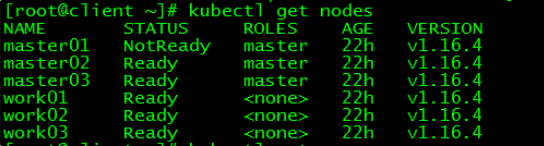

[root@client ~]# kubectl get nodes NAME STATUS ROLES AGE VERSION master01 NotReady master 22h v1.16.4 master02 Ready master 22h v1.16.4 master03 Ready master 22h v1.16.4 work01 Ready <none> 22h v1.16.4 work02 Ready <none> 22h v1.16.4 work03 Ready <none> 22h v1.16.4
master01状态为NotReady
2.4.2 新建pod

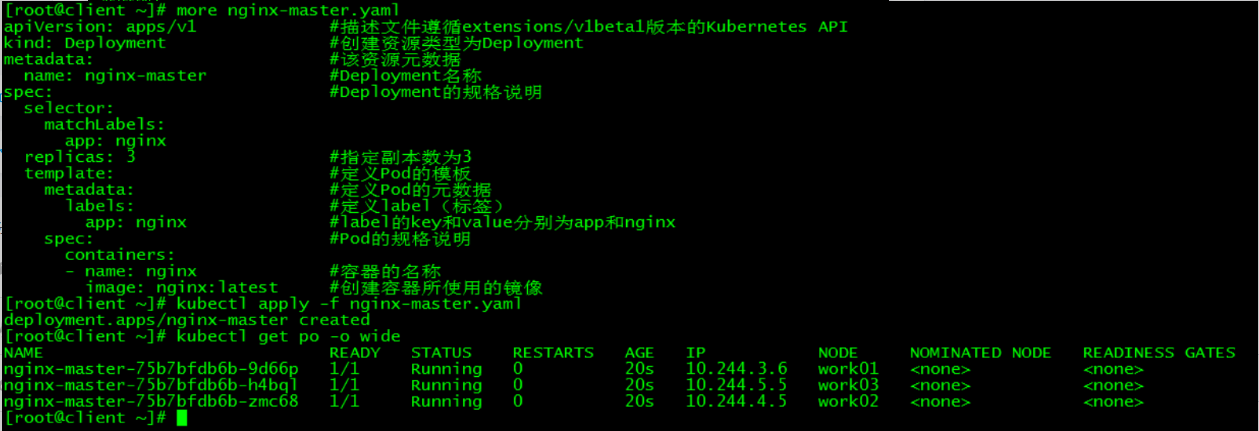

[root@client ~]# more nginx-master.yaml apiVersion: apps/v1 #描述文件遵循extensions/v1beta1版本的Kubernetes API kind: Deployment #创建资源类型为Deployment metadata: #该资源元数据 name: nginx-master #Deployment名称 spec: #Deployment的规格说明 selector: matchLabels: app: nginx replicas: 3 #指定副本数为3 template: #定义Pod的模板 metadata: #定义Pod的元数据 labels: #定义label（标签） app: nginx #label的key和value分别为app和nginx spec: #Pod的规格说明 containers: - name: nginx #容器的名称 image: nginx:latest #创建容器所使用的镜像 [root@client ~]# kubectl apply -f nginx-master.yaml deployment.apps/nginx-master created [root@client ~]# kubectl get po -o wide NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES nginx-master-75b7bfdb6b-9d66p 1/1 Running 0 20s 10.244.3.6 work01 <none> <none> nginx-master-75b7bfdb6b-h4bql 1/1 Running 0 20s 10.244.5.5 work03 <none> <none> nginx-master-75b7bfdb6b-zmc68 1/1 Running 0 20s 10.244.4.5 work02 <none> <none>
以新建pod nginx为例测试集群是否能正常对外提供服务。
2.5 结论
在3节点的k8s集群中，当有一个control plane节点宕机时，集群各项功能不受影响。
3. master02关机
在master01处于关闭状态下，继续关闭master02，测试集群还能否正常对外服务。
3.1 关闭master02
[root@master02 ~]# init 0
3.2 apiserver组件节点查看
[root@lvs-keepalived01 ~]# ipvsadm -ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 172.27.34.222:6443 wrr -> 172.27.34.37:6443 Route 10 6 20
此时对集群的访问都转到master03
3.3 集群功能测试
[root@client ~]# kubectl get nodes The connection to the server 172.27.34.222:6443 was refused - did you specify the right host or port?
3.4 结论
在3节点的k8s集群中，当有两个control plane节点同时宕机时，etcd集群崩溃，整个k8s集群也不能正常对外服务。
十六、lvs-keepalived集群高可用测试
1. 高可用测试前检查
1.1 k8s集群检查
[root@client ~]# kubectl get nodes NAME STATUS ROLES AGE VERSION master01 Ready master 161m v1.16.4 master02 Ready master 144m v1.16.4 master03 Ready master 142m v1.16.4 work01 Ready <none> 137m v1.16.4 work02 Ready <none> 135m v1.16.4 work03 Ready <none> 134m v1.16.4
集群内个节点运行正常
1.2 vip查看
[root@lvs-keepalived01 ~]# ip a|grep 222 inet 172.27.34.222/32 scope global ens160
发现vip运行在lvs-keepalived01上
1.3 链接情况
lvs-keepalived01:
[root@lvs-keepalived01 ~]# ipvsadm -ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress: Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 172.27.34.222:6443 wrr -> 172.27.34.35:6443 Route 10 6 0 -> 172.27.34.36:6443 Route 10 0 0 -> 172.27.34.37:6443 Route 10 38 0
lvs-keepalived02:
[root@lvs-keepalived02 ~]# ipvsadm -ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress: Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 172.27.34.222:6443 wrr -> 172.27.34.35:6443 Route 10 0 0 -> 172.27.34.36:6443 Route 10 0 0 -> 172.27.34.37:6443 Route 10 0 0
2. lvs-keepalived01关机
关闭lvs-keepalived01，模拟宕机
[root@lvs-keepalived01 ~]# init 0
2.1 k8s集群检查
[root@client ~]# kubectl get nodes NAME STATUS ROLES AGE VERSION master01 Ready master 166m v1.16.4 master02 Ready master 148m v1.16.4 master03 Ready master 146m v1.16.4 work01 Ready <none> 141m v1.16.4 work02 Ready <none> 139m v1.16.4 work03 Ready <none> 138m v1.16.4
集群内个节点运行正常
2.2 vip查看
[root@lvs-keepalived02 ~]# ip a|grep 222 inet 172.27.34.222/32 scope global ens160
发现vip已漂移至lvs-keepalived02
2.3 链接情况
lvs-keepalived02:
[root@lvs-keepalived02 ~]# ipvsadm -ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress: Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 172.27.34.222:6443 wrr -> 172.27.34.35:6443 Route 10 1 0 -> 172.27.34.36:6443 Route 10 4 0 -> 172.27.34.37:6443 Route 10 1 0
2.4 集群功能性测试

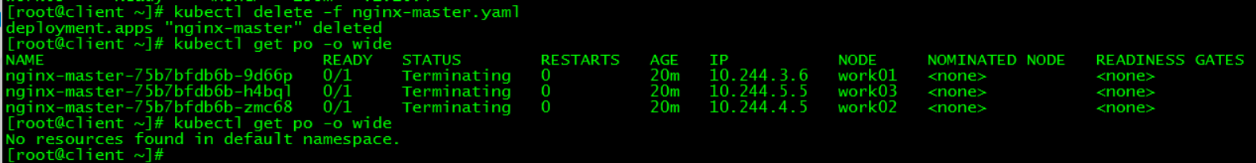

[root@client ~]# kubectl delete -f nginx-master.yaml deployment.apps "nginx-master" deleted [root@client ~]# kubectl get po -o wide NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES nginx-master-75b7bfdb6b-9d66p 0/1 Terminating 0 20m 10.244.3.6 work01 <none> <none> nginx-master-75b7bfdb6b-h4bql 0/1 Terminating 0 20m 10.244.5.5 work03 <none> <none> nginx-master-75b7bfdb6b-zmc68 0/1 Terminating 0 20m 10.244.4.5 work02 <none> <none> [root@client ~]# kubectl get po -o wideNo resources found in default namespace.
删除之前新建的pod nginx，成功删除。
2.5 结论
当lvs-keepalived集群有一台宕机时，对k8s集群无影响，仍能正常对外提供服务。
本文所有脚本和配置文件已上传github：lvs-keepalived-install-k8s-HA-cluster
单机版k8s集群部署详见：k8s实践(一)：Centos7.6部署k8s(v1.14.2)集群
主备高可用版k8s集群部署详见：k8s实践(十五)：Centos7.6部署k8s v1.16.4高可用集群(主备模式)
版权声明
本文仅代表作者观点，不代表码农殇立场。
本文系作者授权码农殇发表，未经许可，不得转载。
已有0条评论
