【云原生】K8S master节点更换IP以及master高可用故障模拟测试

根据小伙伴提的问题，这里专门出一篇文章分析master节点挂了不可用的场景分析，希望这篇文章对小伙伴有用；其实VIP的方案实现高可用，还有更可靠的方案，也是我们目前生成环境在使用的高可用方案，后面也会分享出来，请小伙伴耐心等待~

二、配置 多个master 节点

如果直接部署单master或者多master k8s环境，可以参考我这篇文章：Kubernetes（k8s）最新版最完整版环境部署+master高可用实现

1）节点信息

1）安装docker或containerd

# 配置yum源
cd /etc/yum.repos.d ; mkdir bak; mv CentOS-Linux-* bak/
# centos7
wget -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-7.repo
# centos8
wget -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-8.repo

# 安装yum-config-manager配置工具
yum -y install yum-utils
# 设置yum源
yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
# 安装docker-ce版本
yum install -y docker-ce
# 启动
systemctl start docker
# 开机自启
systemctl enable docker
# 查看版本号
docker --version
# 查看版本具体信息
docker version

# Docker镜像源设置
# 修改文件 /etc/docker/daemon.json，没有这个文件就创建
# 添加以下内容后，重启docker服务：
cat >/etc/docker/daemon.json<<EOF
{
   "registry-mirrors": ["http://hub-mirror.c.163.com"]
}
EOF
# 加载
systemctl reload docker

# 查看
systemctl status docker containerd

2）安装kubeadm，kubelet和kubectl

1、配置k8s yum源

cat > /etc/yum.repos.d/kubernetes.repo << EOF
[k8s]
name=k8s
enabled=1
gpgcheck=0
baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64/
EOF

2、修改sandbox_image 镜像源

# 导出默认配置，config.toml这个文件默认是不存在的
containerd config default > /etc/containerd/config.toml
grep sandbox_image  /etc/containerd/config.toml
sed -i "s#k8s.gcr.io/pause#registry.aliyuncs.com/google_containers/pause#g"       /etc/containerd/config.toml
# 或者
sed -i "s#registry.k8s.io/pause#registry.aliyuncs.com/google_containers/pause#g"       /etc/containerd/config.toml
# 检查
grep sandbox_image  /etc/containerd/config.toml

3、配置containerd cgroup 驱动程序systemd

kubernets自ｖ1.24.0后，就不再使用docker.shim，替换采用containerd作为容器运行时端点。因此需要安装containerd（在docker的基础下安装），上面安装docker的时候就自动安装了containerd了。这里的docker只是作为客户端而已。容器引擎还是containerd。

sed -i 's#SystemdCgroup = false#SystemdCgroup = true#g' /etc/containerd/config.toml
# 应用所有更改后,重新启动containerd
systemctl restart containerd

4、开始安装kubeadm，kubelet和kubectl

# 不指定版本就是最新版本，当前最新版就是1.25.4
yum install -y kubelet-1.25.4  kubeadm-1.25.4  kubectl-1.25.4 --disableexcludes=kubernetes
# disableexcludes=kubernetes：禁掉除了这个kubernetes之外的别的仓库
# 设置为开机自启并现在立刻启动服务 --now：立刻启动服务
systemctl enable --now kubelet

# 查看状态，这里需要等待一段时间再查看服务状态，启动会有点慢
systemctl status kubelet

# 查看版本

kubectl version
yum info kubeadm

5、master节点加入k8s集群

# 证如果过期了，可以使用下面命令生成新证书上传，这里会打印出certificate key，后面会用到
CERT_KEY=`kubeadm init phase upload-certs --upload-certs|tail -1`

# 其中 --ttl=0 表示生成的 token 永不失效. 如果不带 --ttl 参数, 那么默认有效时间为24小时. 在24小时内, 可以无数量限制添加 worker.
echo `kubeadm token create --print-join-command --ttl=0` " --control-plane --certificate-key $CERT_KEY --v=5"

# 拿到上面打印的命令在需要添加的节点上执行

# --control-plane 标志通知 kubeadm join 创建一个新的控制平面。加入master必须加这个标记
# --certificate-key ... 将导致从集群中的 kubeadm-certs Secret 下载控制平面证书并使用给定的密钥进行解密。这里的值就是上面这个命令（kubeadm init phase upload-certs --upload-certs）打印出的key。

mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

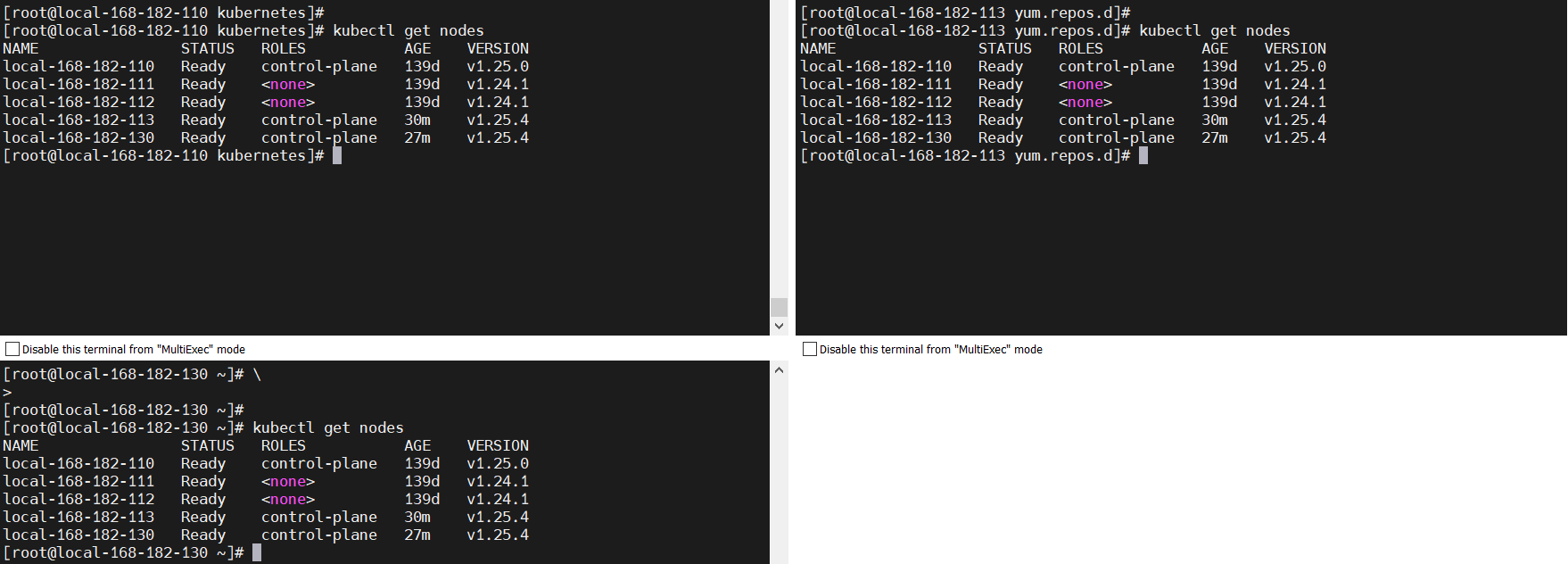

查看节点

kubectl get nodes
kubectl get nodes -owide

三、更换 K8S master 节点 IP（master 高可用）

1）节点信息

2）master节点安装keepalived

1、安装 keepalived

yum install keepalived -y

2、配置 keepalived

master

cat > /etc/keepalived/keepalived.conf << EOF
global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from fage@qq.com
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id NGINX_MASTER
}
vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 51 # VRRP 路由 ID实例，每个实例是唯一的
    priority 100    # 优先级，备服务器设置 90
    advert_int 1    # 指定VRRP 心跳包通告间隔时间，默认1秒
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    # 虚拟IP
    virtual_ipaddress {
        192.168.182.220/24
    }
    track_script {
        check_nginx
    }
}
EOF

master backup1

cat > /etc/keepalived/keepalived.conf << EOF
global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from fage@qq.com
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id NGINX_MASTER
}
vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 51 # VRRP 路由 ID实例，每个实例是唯一的
    priority 90    # 优先级，备服务器设置 90
    advert_int 1    # 指定VRRP 心跳包通告间隔时间，默认1秒
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    # 虚拟IP
    virtual_ipaddress {
        192.168.182.220/24
    }
    track_script {
        check_nginx
    }
}
EOF

master backup2

cat > /etc/keepalived/keepalived.conf << EOF
global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from fage@qq.com
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id NGINX_MASTER
}
vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 51 # VRRP 路由 ID实例，每个实例是唯一的
    priority 80    # 优先级，备服务器设置 80
    advert_int 1    # 指定VRRP 心跳包通告间隔时间，默认1秒
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    # 虚拟IP
    virtual_ipaddress {
        192.168.182.220/24
    }
    track_script {
        check_nginx
    }
}
EOF

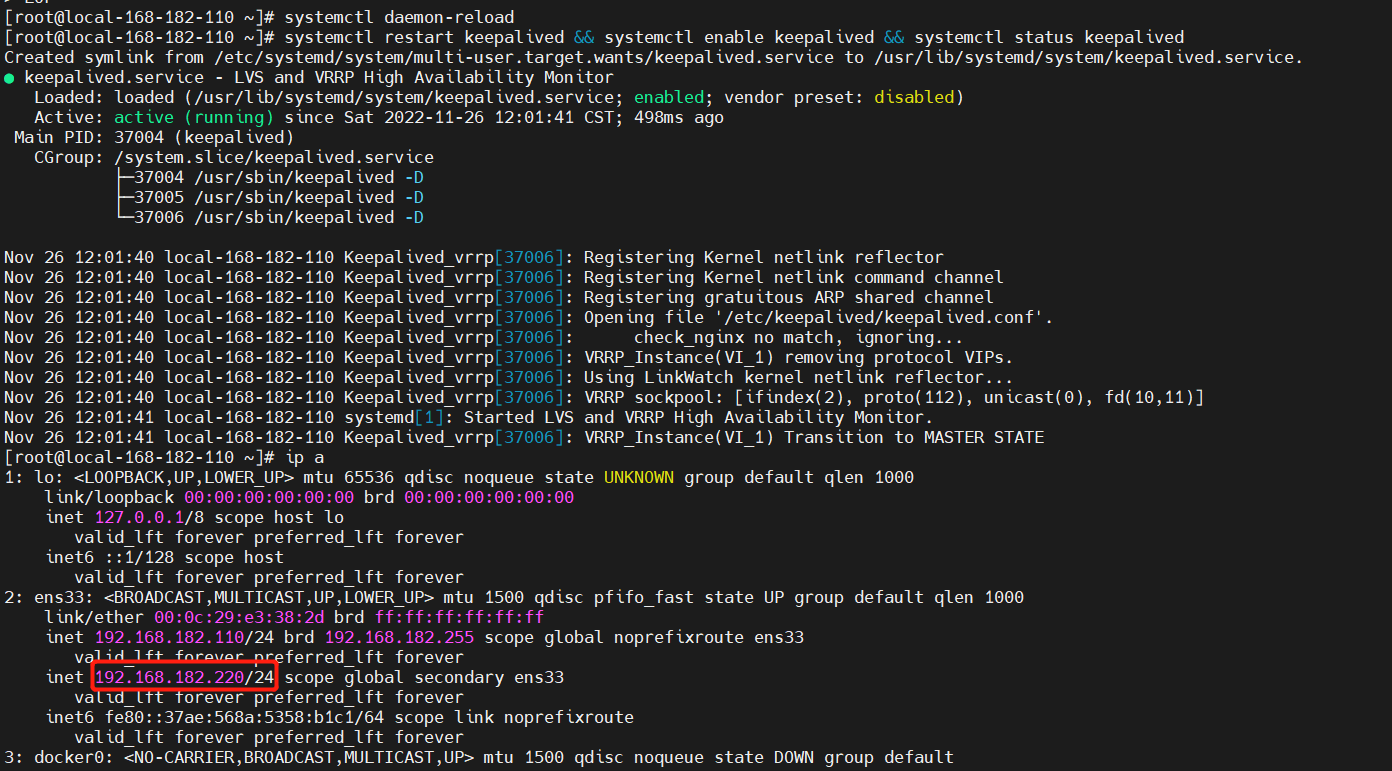

3、启动并设置开机启动

systemctl daemon-reload
systemctl restart keepalived && systemctl enable keepalived && systemctl status keepalived

# 查看
ip a

3）配置hosts

192.168.182.110 local-168-182-110
192.168.182.111 local-168-182-111
192.168.182.112 local-168-182-112
192.168.182.113 local-168-182-113
# VIP
192.168.182.220 cluster-endpoint

4）修改配置

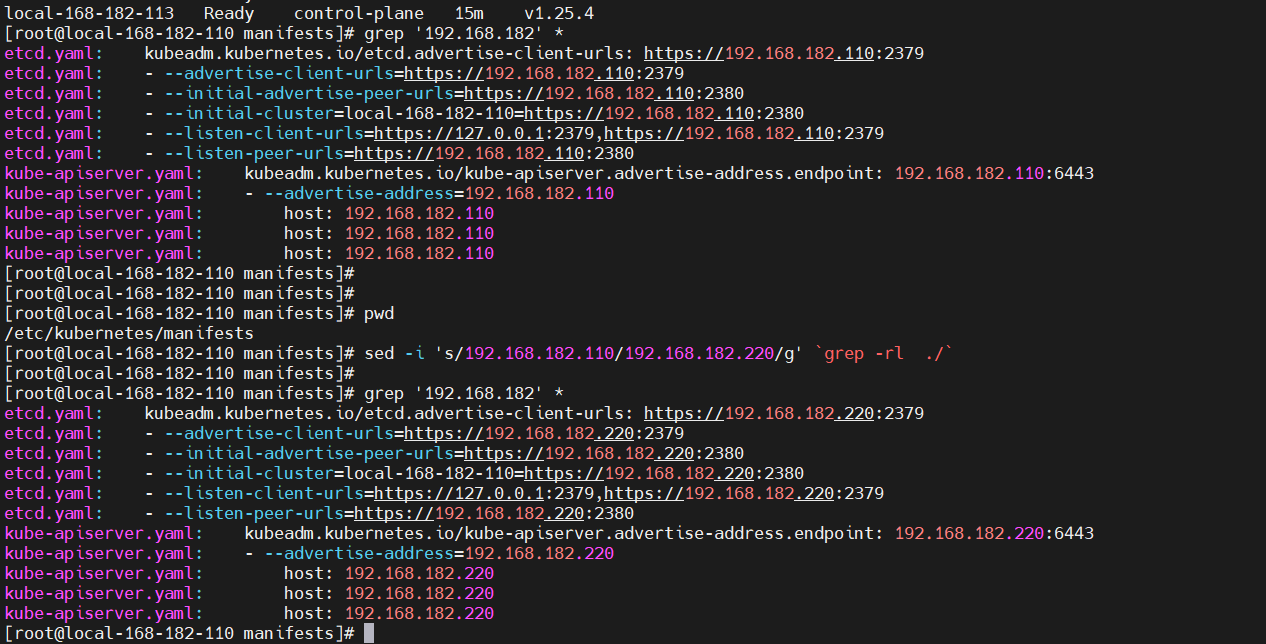

到K8S master节点/etc/kubernetes/manifests目录下,我们主要修改etcd.yaml，kube-apiserver.yaml这两个配置文件。

# 这里使用sed批量替换
cd /etc/kubernetes/
# 先查
grep -rn '192.168.182' *
# 替换ip
sed -i 's/192.168.182.110/192.168.182.220/g' `grep -rl  ./`
# 替换域名
sed -i 's/local-168-182-110/cluster-endpoint/g' `grep -rl  ./`

# 检查
grep -r '192.168.182' *

5）生成新的admin用config文件

cd /etc/kubernetes

mv admin.conf admin.conf_bak

# 使用如下命令生成新的admin.conf
kubeadm init phase kubeconfig admin --apiserver-advertise-address 192.168.182.220
# cluster-endpoint-》192.168.182.220
sed -i 's/192.168.182.220/cluster-endpoint/g' admin.conf

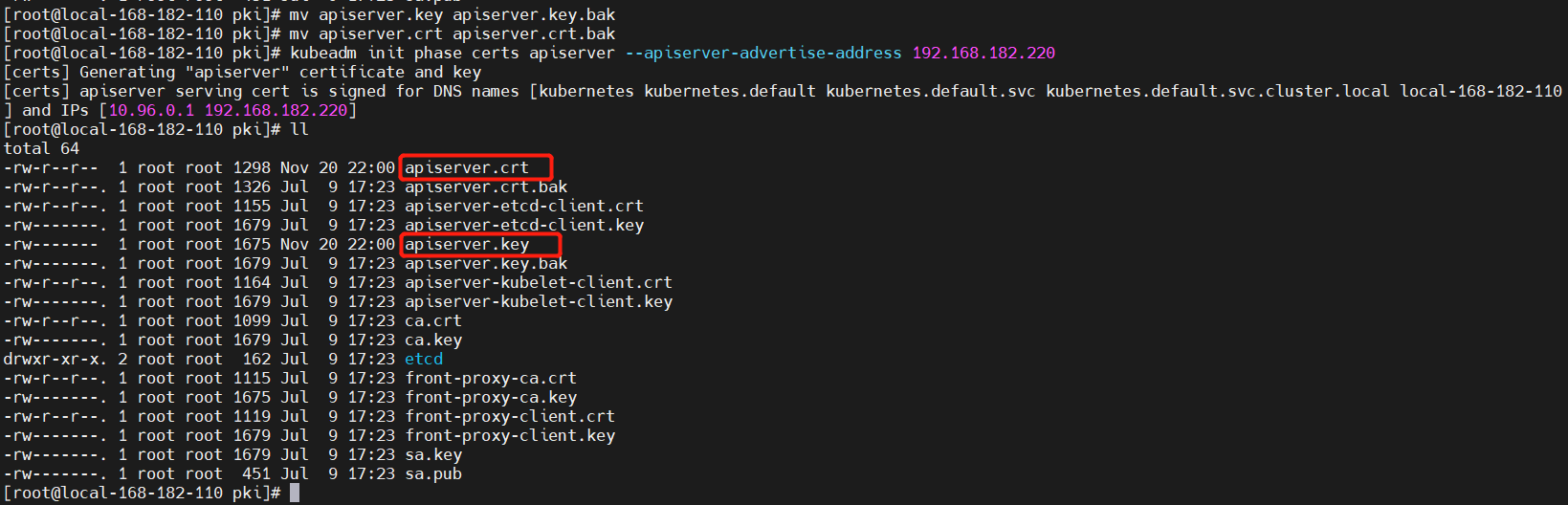

6）删除旧的证书,生成新证书

cd /etc/kubernetes/pki

# 先备份
mv apiserver.key apiserver.key.bak
mv apiserver.crt apiserver.crt.bak

# 使用如下命令生成
kubeadm init phase certs apiserver --apiserver-advertise-address 192.168.182.220 --apiserver-cert-extra-sans "192.168.182.220,cluster-endpoint"
#  --apiserver-cert-extra-sans "192.168.182.220,cluster-endpoint"：设置了这个，之后加入节点验证证书阶段就不会报错了。

7）重启docker或者containerd,kubelet

systemctl restart docker containerd kubelet

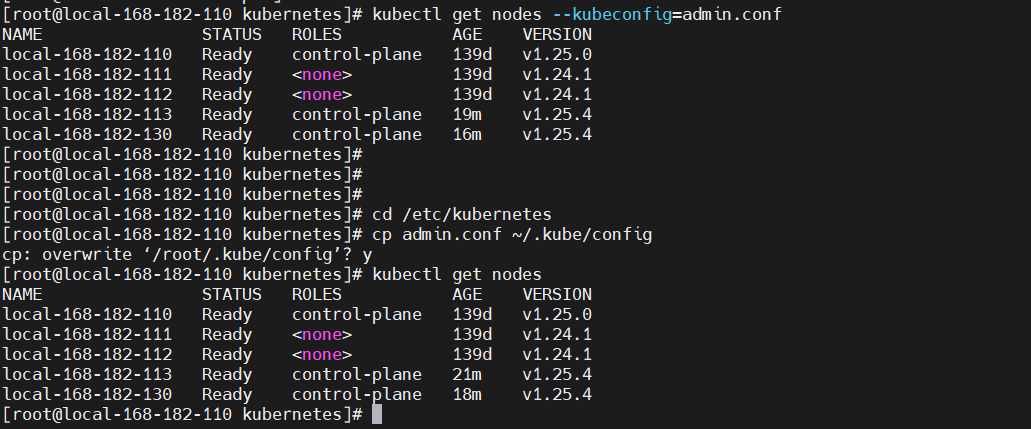

# 查看，可以看到master节点现在已经起来了
cd /etc/kubernetes
kubectl get nodes --kubeconfig=admin.conf

# 修改配置，后续可以使用kubectl get nodes查看K8S集群状态了
cd /etc/kubernetes
cp admin.conf ~/.kube/config

kubectl get nodes

8）查看ETCD

# 查看etcd pod
kubectl get pods -n kube-system |grep etcd

# 登录
POD_NAME=`kubectl get pods -n kube-system |grep etcd|head -1|awk '{print $1}'`
kubectl exec -it $POD_NAME -n kube-system -- sh

## 配置环境
alias etcdctl='etcdctl --endpoints=https://127.0.0.1:2379 --cacert=/etc/kubernetes/pki/etcd/ca.crt --cert=/etc/kubernetes/pki/etcd/server.crt --key=/etc/kubernetes/pki/etcd/server.key'

## 查看 etcd 集群成员列表
etcdctl member list

9）解决 node 节点 NotReady状态

1、从master节点拷贝ca.crt到node节点对应的目录

scp /etc/kubernetes/pki/ca.crt local-168-182-111:/etc/kubernetes/pki/
scp /etc/kubernetes/pki/ca.crt local-168-182-112:/etc/kubernetes/pki/

2、修改node节点的kubelet.conf

把server: https://local-168-182-110:6443修改为现在master节点的地址server: https://cluster-endpoint:6443

sed -i 's/local-168-182-110/cluster-endpoint/g' /etc/kubernetes/kubelet.conf

3、重启docker或者containerd,kubelet

systemctl restart docker containerd kubelet

四、故障模式测试

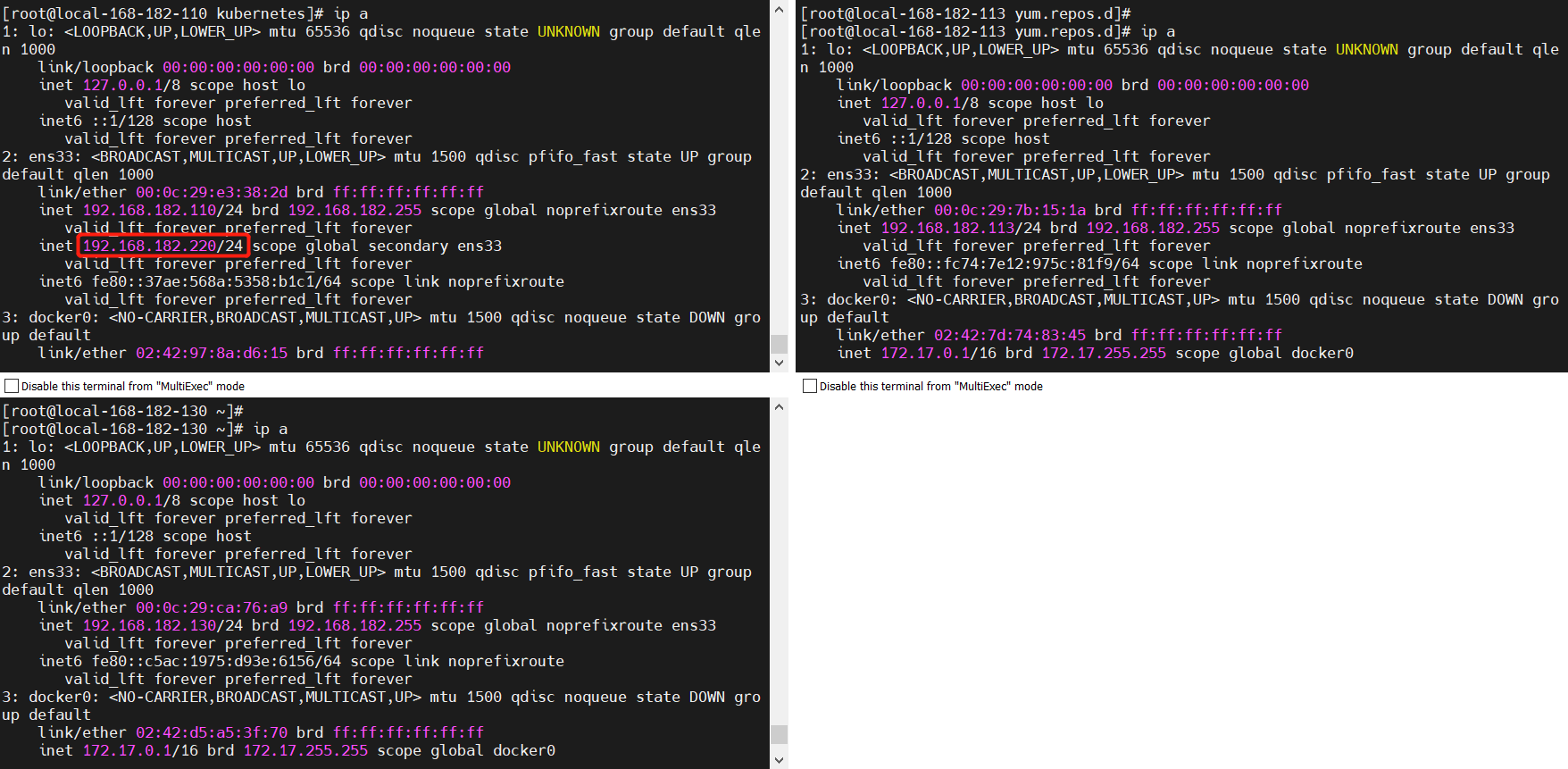

1）模拟VIP漂移

# 将master节点上的keepalived 停掉
systemctl stop keepalived

查看节点信息

kubectl get nodes

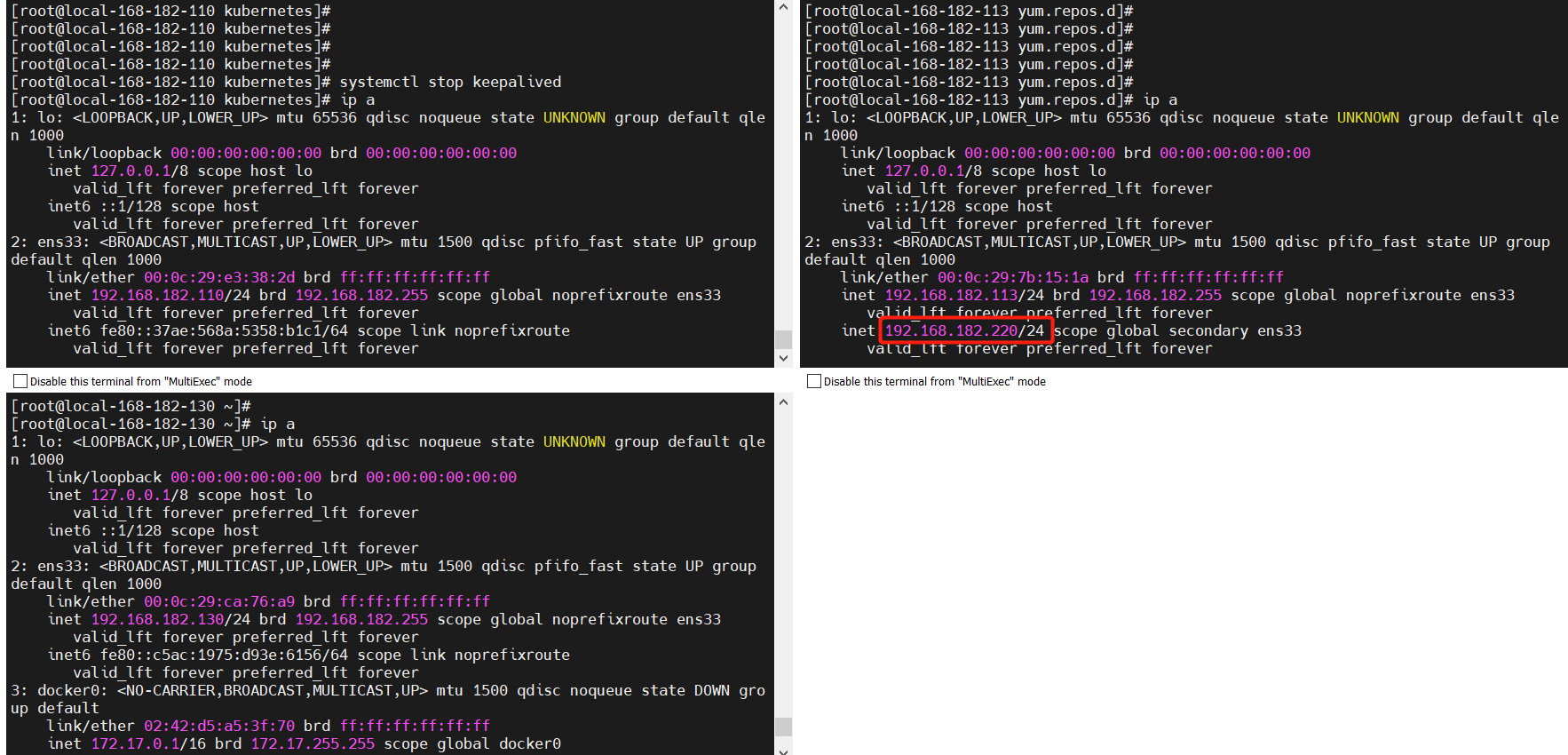

从上图可知VIP已经漂移到master backup1节点了，不影响集群，接下来恢复故障。

# 将master节点上的keepalived 启动
systemctl start keepalived

【结论】master节点故障恢复后，VIP会从新漂移回到原先的master节点。

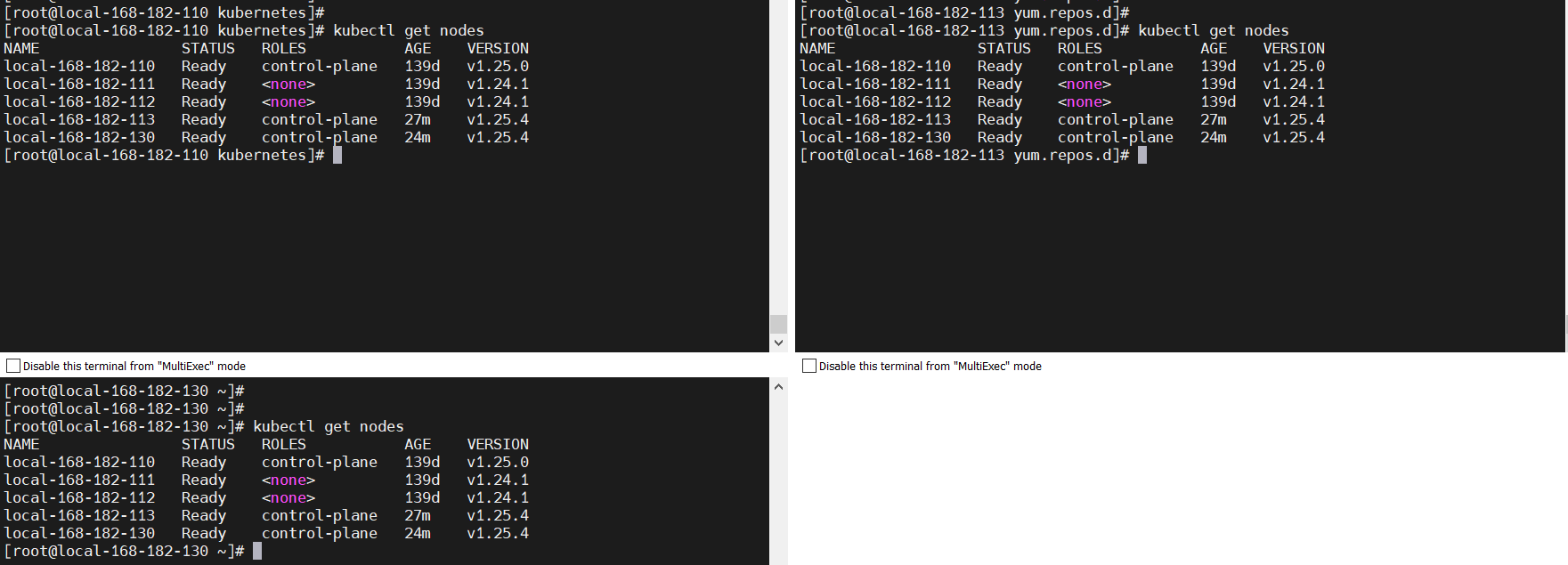

查看节点信息

kubectl get nodes

2）节点故障测试（一台master故障）

模拟master节点故障（手动关机）

# 关机192.168.182.110
showdown -h now

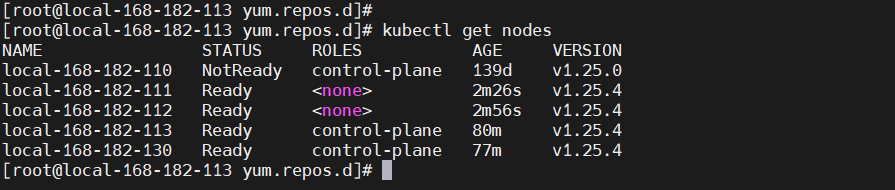

# 在192.168.182.113	backup master节点查看集群节点状态
kubectl get nodes

【结论】一台master故障，不影响集群。

3）master节点故障模拟（两台master故障）

2、模拟master节点故障（手动关机）

# 关机192.168.182.113
showdown -h now
# 在192.168.182.130	backup master节点查看集群节点状态
kubectl get nodes

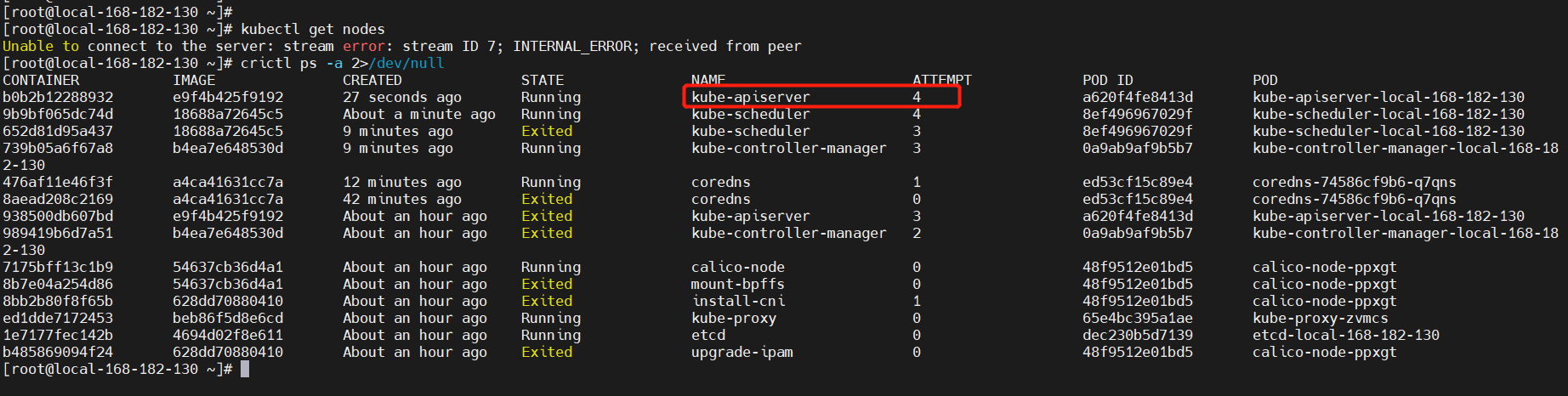

【错误】The connection to the server cluster-endpoint:6443 was refused - did you specify the right host or port?

发现两个master节点，挂了一个master节点是不可用的。原因：当两个master节点还是需要2个节点可用。只有大于2个master节点才允许挂master节点，我们可以查一下允许的容器。会发现api-server的容器一直在重启或者直接挂了，小伙伴也可以去查看一下日志。stackoverflow答案

crictl ps 2>/dev/null

【建议】所以我们部署多master高可用节点数量必须大于等于3，这样才能保证挂一个master节点，集群不会受影响。

K8S master节点更换IP以及master高可用故障模拟测试就先到这里，有任何疑问欢迎给我留言，后续会持续更新【云原生+大数据】相关的文章~
